ໄປເຊຍກັນ Sic ໄດ້ກະກຽມໂດຍວິທີການ PVT

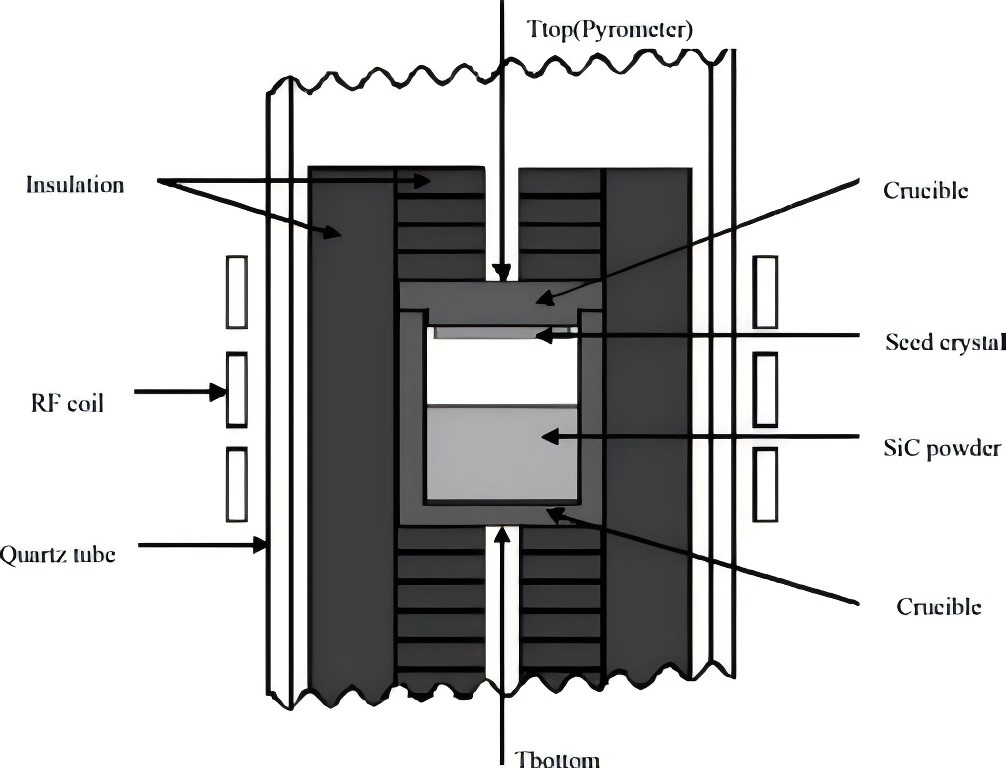

ວິທີການສໍາລັບກະກຽມສໍາລັບການກະກຽມໄປເຊຍກັນຊິລິໂຄນ Carbide ແມ່ນວິທີການຂົນສົ່ງທາງກາລະວັນທາງດ້ານຮ່າງກາຍ (PVT). ວິທີການນີ້ສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍຢູ່ຕາມໂກນ quartz ທໍ່, ກອົງປະກອບຄວາມຮ້ອນ(coil induction ຫຼືເຄື່ອງເຮັດຄວາມຮ້ອນ graphite),ການສນວນ graphite ກາກບອນຕົກຮັບອຸປະກອນການ, ກGraphite Crucible, ເມັດຊິລິໂຄນ Corromide Crobide, ແປ້ງຊິລິໂຄນຂອງຊິລິໂຄນ, ແລະເຄື່ອງວັດແທກອຸນຫະພູມສູງ. ຜົງຊິລິໂຄນ Carbide ແມ່ນຕັ້ງຢູ່ດ້ານລຸ່ມຂອງ Graphite Crucible, ໃນຂະນະທີ່ໄປເຊຍເມັດພັນໄດ້ຖືກແກ້ໄຂຢູ່ເທິງ. ຂັ້ນຕອນການເຕີບໂຕຂອງຜລຶກແມ່ນມີດັ່ງນີ້: ອຸນຫະພູມຢູ່ທາງລຸ່ມຂອງ crucible ໄດ້ຖືກຍົກຂຶ້ນມາ 2100-2400 ° C ໄປຫາຄວາມຮ້ອນ (ການຕໍ່ຕ້ານຫຼືການຕໍ່ຕ້ານ). ຜົງຊິລິໂຄນ carbide ຢູ່ທາງລຸ່ມຂອງ decomposes crucible crumibles ໃນອຸນຫະພູມສູງນີ້, ການຜະລິດສານທາດອາຍພິດເຊັ່ນ: si, si₂c, ແລະsic₂c. ພາຍໃຕ້ອິດທິພົນຂອງອຸນຫະພູມແລະໄວຫນຸ່ມທີ່ເຂັ້ມຂົ້ນພາຍໃນຢູ່ຕາມໂກນ, ສານເຄມີເຫຼົ່ານີ້ແມ່ນຖືກຂົນສົ່ງໄປທີ່ພື້ນຜິວທີ່ອຸນຫະພູມຂອງເມັດພັນແລະສຸດທ້າຍແມ່ນບັນລຸການເຕີບໃຫຍ່ຂອງ Silicon Carbide Carbide.

ຈຸດເຕັກນິກທີ່ສໍາຄັນທີ່ຄວນສັງເກດໃນເວລາທີ່ການຂະຫຍາຍຕົວໄປເຊຍກັນຊິລິໂຄນ Carbide ໂດຍໃຊ້ວິທີການຂົນສົ່ງທາງດ້ານຮ່າງກາຍມີດັ່ງນີ້:

1) ຄວາມບໍລິສຸດຂອງວັດສະດຸ Graphite ພາຍໃນສະຫນາມໂນ້ມນ້ໍາຂອງ Crystal Crystal. ຄວາມບໍລິສຸດຂອງຊິ້ນສ່ວນຕ່າງໆຂອງໂລກຄວນຈະຫນ້ອຍກວ່າ 5 × 10-6, ແລະວ່າການສນວນກັນໄດ້ຮູ້ສຶກວ່າຄວນນ້ອຍກວ່າ 10 × 10-6. ໃນບັນດາສິ່ງເຫຼົ່ານີ້, ຄວາມບໍລິສຸດຂອງ B ແລະ Al Element ຄວນຈະຕໍ່າກວ່າ 0.1 × 10-6, ເພາະວ່າສອງສ່ວນປະກອບນີ້ຈະສ້າງຮູຟຣີໃນລະຫວ່າງການເຕີບໂຕຂອງຊິລິໂຄນ Carbide. ປະລິມານຫຼາຍເກີນໄປຂອງສອງອົງປະກອບນີ້ຈະນໍາໄປສູ່ຄຸນລັກສະນະຂອງໄຟຟ້າທີ່ບໍ່ສະຖຽນລະພາບຂອງ Silicon Carbide, ສົ່ງຜົນກະທົບຕໍ່ອຸປະກອນ Carbide Carbide. ໃນເວລາດຽວກັນ, ການມີຄວາມບໍ່ສະອາດອາດຈະເຮັດໃຫ້ເກີດຄວາມຜິດປົກກະຕິດ້ານສຸຂະພາບແລະການຕັດສິນໃຈ, ສຸດທ້າຍກໍ່ສົ່ງຜົນກະທົບຕໍ່ຄຸນນະພາບຂອງໄປເຊຍກັນ.

2) ຄວາມກະຕືລືລົ້ນໄປເຊຍຕ້ອງໄດ້ຮັບການຄັດເລືອກຢ່າງຖືກຕ້ອງ. ມັນໄດ້ຖືກຢັ້ງຢືນວ່າຍົນ C (0001) ສາມາດຖືກນໍາໃຊ້ເພື່ອປູກຜ່ານ 4h-sic, ແລະຍົນ si (0001) ແມ່ນໃຊ້ເພື່ອຂະຫຍາຍຕົວໄປເຊຍກັນ 6H-sic.

3) ໃຊ້ໄປເຊຍກັນແກ່ນຂອງແກນ offis ສໍາລັບການເຕີບໃຫຍ່. ມຸມທີ່ດີທີ່ສຸດຂອງ Crystal-Aolis ANFSION ແມ່ນ 4 °, ຊີ້ໄປທີ່ທິດທາງໄປເຊຍກັນ. ໄປເຊຍກັນແກ່ນ Off-axis ບໍ່ພຽງແຕ່ສາມາດປ່ຽນແປງ symmetry ຂອງການເຕີບໂຕຂອງ crystal ແລະເຮັດໃຫ້ປະເທດ Crystal ກາຍເປັນປະໂຫຍດໃນການກະກຽມໄປເຊຍກັນທາງດຽວ. ໃນເວລາດຽວກັນ, ມັນສາມາດເຮັດໃຫ້ການເຕີບໃຫຍ່ຂອງຜລຶກໄປເຊຍກັນເປັນເອກະພາບກວ່າເກົ່າ, ຫຼຸດຜ່ອນຄວາມກົດດັນພາຍໃນແລະເມື່ອຍໃນໄປເຊຍກັນ, ແລະປັບປຸງຄຸນນະພາບຂອງ Crystal.

4) ຂະບວນການຜູກມັດຂອງ Bonding Grollen ດີ. ດ້ານຫລັງຂອງກະແສເມັດພັນຂອງ decomposes ແລະ sublimates ໃນອຸນຫະພູມສູງ. ໃນລະຫວ່າງການເຕີບໂຕຂອງໄປເຊຍ, voids hexagonal ຫຼືແມ້ກະທັ້ງຄວາມຜິດປົກກະຕິຂອງ microtube ສາມາດໄດ້ຮັບການສ້າງຕັ້ງຂຶ້ນພາຍໃນໄປເຊຍ, ແລະໃນກໍລະນີທີ່ຮຸນແຮງ, ການຜະລິດ polyomphic ຫຼາຍພື້ນທີ່ສາມາດສ້າງໄດ້. ເພາະສະນັ້ນ, ດ້ານຫລັງຂອງໄປເຊຍກັບເມັດພັນຕ້ອງໄດ້ຮັບການ pretreated. ຊັ້ນຂອງຊ່າງປັ້ນທີ່ຫນາແຫນ້ນດ້ວຍຄວາມຫນາປະມານ 20 μmສາມາດເຄືອບໃສ່ພື້ນຜິວຂອງ SI ຂອງໄປເຊຍກັນ. ຫຼັງຈາກມີກາກບອນທີ່ມີອຸນຫະພູມສູງໃນເວລາປະມານ 600 ° C, ຊັ້ນເດກາກບອນທີ່ຫນາແຫນ້ນໄດ້ຖືກສ້າງຕັ້ງຂຶ້ນ. ຫຼັງຈາກນັ້ນ, ມັນໄດ້ຖືກຜູກມັດກັບແຜ່ນກາຟິກຫຼືເຈ້ຍ Graphite ພາຍໃຕ້ອຸນຫະພູມສູງແລະຄວາມກົດດັນ. Crystal Crystal ໄດ້ຮັບໃນວິທີການນີ້ສາມາດປັບປຸງຄຸນນະພາບຂອງຜລຶກໄປເຊຍກັນແລະຢັບຢັ້ງດ້ານຫຼັງຂອງໄປທາງຫຼັງຂອງແກ້ວ.

5) ຮັກສາຄວາມຫມັ້ນຄົງຂອງການໂຕ້ຕອບການເຕີບໂຕຂອງຜລຶກໃນໄລຍະການເຕີບໂຕຂອງ Crystal Crystal Crystal. ໃນຂະນະທີ່ຄວາມຫນາຂອງໄປເຊຍກັນຊິລິໂຄນ Carbide ຄ່ອຍໆເພີ່ມຂື້ນ, ການແຊກແຊງການຂະຫຍາຍຕົວຂອງຜລຶກຄ່ອຍໆເຄື່ອນຍ້າຍໄປສູ່ດ້ານເທິງຂອງຜົງຊິລິໂຄນຢູ່ທາງລຸ່ມຂອງໄມ້ທີ່ແຫ້ງ. ນີ້ສາເຫດຂອງການປ່ຽນແປງສະພາບແວດລ້ອມການເຕີບໂຕທີ່ອິນເຕີເນັດການເຕີບໂຕຂອງ Crystal, ນໍາໄປສູ່ການເຫນັງຕີງຂອງຕົວຊີ້ວັດແລະອັດຕາສ່ວນຄວາມຮ້ອນ. ພ້ອມດຽວກັນ, ມັນຊ່ວຍຫຼຸດຜ່ອນອັດຕາການຂົນສົ່ງອຸປະກອນການບັນຍາກາດແລະເຮັດໃຫ້ຄວາມສ່ຽງດ້ານການຈະເລີນເຕີບໂຕຊ້າລົງ, ເຮັດໃຫ້ມີຄວາມສ່ຽງຕໍ່ການເຕີບໂຕຢ່າງຕໍ່ເນື່ອງແລະຫມັ້ນຄົງ. ບັນຫາເຫລົ່ານີ້ສາມາດຫຼຸດຜ່ອນໄດ້ໃນລະດັບໃດຫນຶ່ງໂດຍການເພີ່ມປະສິດທິພາບຂອງໂຄງສ້າງແລະວິທີການຄວບຄຸມ. ເພີ່ມກົນໄກການເຄື່ອນຍ້າຍທີ່ຖືກຄຶງທີ່ແຫ້ງແລະຄວບຄຸມຢ່າງຊ້າໆໄປທາງຂ້າງຂອງສະພາບແວດລ້ອມການເຕີບໂຕຂອງ Crystal Crystal Crystal Intellient ແລະຮັກສາຄວາມສະຖຽນລະພາບແລະແຂງແຮງ.

semicorex ສະເຫນີຄຸນນະພາບສູງສ່ວນປະກອບຂອງ Graphiteສໍາລັບການເຕີບໃຫຍ່ຂອງ Crystal Sic. ຖ້າທ່ານມີຄໍາຖາມໃດໆຫຼືຕ້ອງການລາຍລະອຽດເພີ່ມເຕີມ, ກະລຸນາຢ່າລັງເລທີ່ຈະຕິດຕໍ່ກັບພວກເຮົາ.

ຕິດຕໍ່ໂທລະສັບ # + 86-1367891907

Email: Sales@sememicorex.com
