wafer semiconductor ແມ່ນຫຍັງ?

A semiconductor wafer ເປັນບາງໆ, ມົນຂອງວັດສະດຸ semiconductor ທີ່ເຮັດຫນ້າທີ່ເປັນພື້ນຖານສໍາລັບການ fabrication ຂອງວົງຈອນປະສົມປະສານ (ICs) ແລະອຸປະກອນເອເລັກໂຕຣນິກອື່ນໆ. wafer ສະຫນອງພື້ນຜິວທີ່ຮາບພຽງແລະເປັນເອກະພາບທີ່ອົງປະກອບເອເລັກໂຕຣນິກຕ່າງໆຖືກສ້າງຂຶ້ນ.

ຂະບວນການຜະລິດ wafer ປະກອບມີຫຼາຍຂັ້ນຕອນ, ລວມທັງການຂະຫຍາຍຕົວເປັນແກ້ວດຽວຂະຫນາດໃຫຍ່ຂອງອຸປະກອນການ semiconductor ທີ່ຕ້ອງການ, slicing ໄປເຊຍກັນເຂົ້າໄປໃນ wafers ບາງໆໂດຍໃຊ້ເຄື່ອງເລື່ອຍເພັດ, ແລະຫຼັງຈາກນັ້ນຂັດແລະທໍາຄວາມສະອາດ wafers ເພື່ອເອົາຂໍ້ບົກພ່ອງຫຼື impurities ພື້ນຜິວ. wafers ຜົນໄດ້ຮັບມີຫນ້າດິນທີ່ຮາບພຽງແລະລຽບ, ເຊິ່ງເປັນສິ່ງສໍາຄັນສໍາລັບຂະບວນການ fabrication ຕໍ່ມາ.

ເມື່ອ wafers ໄດ້ຖືກກະກຽມ, ພວກເຂົາເຈົ້າໄດ້ຜ່ານຂະບວນການຜະລິດ semiconductor ຫຼາຍ, ເຊັ່ນ photolithography, etching, deposition, ແລະ doping, ເພື່ອສ້າງຮູບແບບ intricate ແລະຊັ້ນທີ່ຈໍາເປັນເພື່ອສ້າງອົງປະກອບເອເລັກໂຕຣນິກ. ຂະບວນການເຫຼົ່ານີ້ແມ່ນຊ້ໍາກັນຫຼາຍຄັ້ງໃນ wafer ດຽວເພື່ອສ້າງວົງຈອນປະສົມປະສານຫຼາຍຫຼືອຸປະກອນອື່ນໆ.

ຫຼັງ​ຈາກ​ຂະ​ບວນ​ການ fabrication ໄດ້​ສໍາ​ເລັດ​ສົມ​ບູນ​, chip ບຸກ​ຄົນ​ແມ່ນ​ແຍກ​ອອກ​ໂດຍ​ການ dicing wafer ໄດ້​ຕາມ​ເສັ້ນ​ທີ່​ກໍາ​ນົດ​ໄວ້​ລ່ວງ​ຫນ້າ​. ຫຼັງຈາກນັ້ນ, ຊິບທີ່ແຍກອອກຈາກກັນໄດ້ຖືກຫຸ້ມຫໍ່ເພື່ອປົກປ້ອງພວກມັນແລະສະຫນອງການເຊື່ອມຕໍ່ໄຟຟ້າສໍາລັບການເຊື່ອມໂຍງກັບອຸປະກອນເອເລັກໂຕຣນິກ.

ວັດສະດຸທີ່ແຕກຕ່າງກັນກ່ຽວກັບ wafer

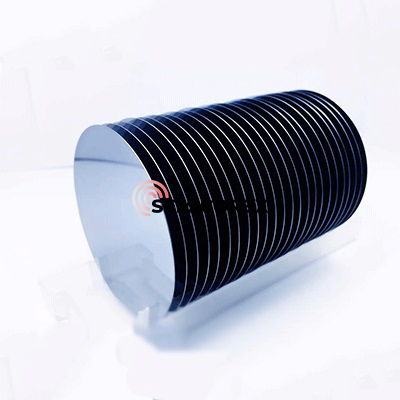

wafers semiconductor ຕົ້ນຕໍແມ່ນຜະລິດຈາກຊິລິໂຄນ crystal ດຽວເນື່ອງຈາກຄວາມອຸດົມສົມບູນ, ຄຸນສົມບັດໄຟຟ້າທີ່ດີເລີດ, ແລະຄວາມເຂົ້າກັນໄດ້ກັບຂະບວນການຜະລິດ semiconductor ມາດຕະຖານ. ຢ່າງໃດກໍຕາມ, ອີງຕາມການນໍາໃຊ້ສະເພາະແລະຄວາມຕ້ອງການ, ອຸປະກອນການອື່ນໆຍັງສາມາດຖືກນໍາໃຊ້ເພື່ອເຮັດໃຫ້ wafers. ນີ້ແມ່ນບາງຕົວຢ່າງ:

Silicon Carbide (SiC): SiC ເປັນວັດສະດຸ semiconductor ກວ້າງ bandgap ເປັນທີ່ຮູ້ຈັກສໍາລັບການນໍາຄວາມຮ້ອນທີ່ດີເລີດແລະປະສິດທິພາບອຸນຫະພູມສູງ. SiC wafers ຖືກນໍາໃຊ້ໃນອຸປະກອນເອເລັກໂຕຣນິກທີ່ມີພະລັງງານສູງ, ເຊັ່ນ: ເຄື່ອງແປງພະລັງງານ, ເຄື່ອງແປງໄຟຟ້າ, ແລະອົງປະກອບຂອງຍານພາຫະນະໄຟຟ້າ.

Gallium Nitride (GaN): GaN ແມ່ນວັດສະດຸ semiconductor ກວ້າງທີ່ມີແຖບທີ່ມີຄວາມສາມາດໃນການຈັດການພະລັງງານພິເສດ. GaN wafers ຖືກນໍາໃຊ້ໃນການຜະລິດອຸປະກອນເອເລັກໂຕຣນິກພະລັງງານ, ເຄື່ອງຂະຫຍາຍສຽງຄວາມຖີ່ສູງ, ແລະ LEDs (diodes emitting ແສງສະຫວ່າງ).

Gallium Arsenide (GaAs): GaAs ແມ່ນອຸປະກອນທົ່ວໄປອື່ນທີ່ໃຊ້ສໍາລັບ wafers, ໂດຍສະເພາະໃນຄໍາຮ້ອງສະຫມັກທີ່ມີຄວາມໄວສູງແລະຄວາມໄວສູງ. GaAs wafers ສະຫນອງການປະຕິບັດທີ່ດີກວ່າສໍາລັບອຸປະກອນເອເລັກໂຕຣນິກບາງຢ່າງເຊັ່ນ: RF (ຄວາມຖີ່ວິທະຍຸ) ແລະອຸປະກອນໄມໂຄເວຟ.

Indium Phosphide (InP): InP ແມ່ນວັດສະດຸທີ່ມີການເຄື່ອນໄຫວເອເລັກໂຕຣນິກທີ່ດີເລີດແລະມັກຈະຖືກນໍາໃຊ້ໃນອຸປະກອນ optoelectronic ເຊັ່ນ: lasers, photodetectors, ແລະ transistors ຄວາມໄວສູງ. wafers InP ແມ່ນເຫມາະສົມສໍາລັບຄໍາຮ້ອງສະຫມັກໃນການສື່ສານໃຍແກ້ວນໍາແສງ, ການສື່ສານດາວທຽມ, ແລະການສົ່ງຂໍ້ມູນຄວາມໄວສູງ.
