ຄວາມບົກຜ່ອງຂອງອະນຸພາກແມ່ນຫຍັງ?

ຂໍ້ບົກພ່ອງຂອງອະນຸພາກຫມາຍເຖິງການລວມເອົາອະນຸພາກຂະຫນາດນ້ອຍພາຍໃນຫຼືຢູ່ໃນ wafers semiconductor. ພວກເຂົາສາມາດທໍາລາຍຄວາມສົມບູນຂອງໂຄງສ້າງຂອງອຸປະກອນ semiconductor ແລະເຮັດໃຫ້ເກີດຄວາມຜິດທາງໄຟຟ້າເຊັ່ນ: ວົງຈອນສັ້ນແລະວົງຈອນເປີດ. ເນື່ອງຈາກບັນຫາເຫຼົ່ານີ້ທີ່ເກີດຈາກຄວາມບົກຜ່ອງຂອງອະນຸພາກສາມາດສົ່ງຜົນກະທົບຕໍ່ຄວາມຫນ້າເຊື່ອຖືໃນໄລຍະຍາວຂອງອຸປະກອນ semiconductor, ຄວາມຜິດປົກກະຕິຂອງອະນຸພາກຕ້ອງໄດ້ຮັບການຄວບຄຸມຢ່າງເຂັ້ມງວດໃນການຜະລິດ semiconductor.

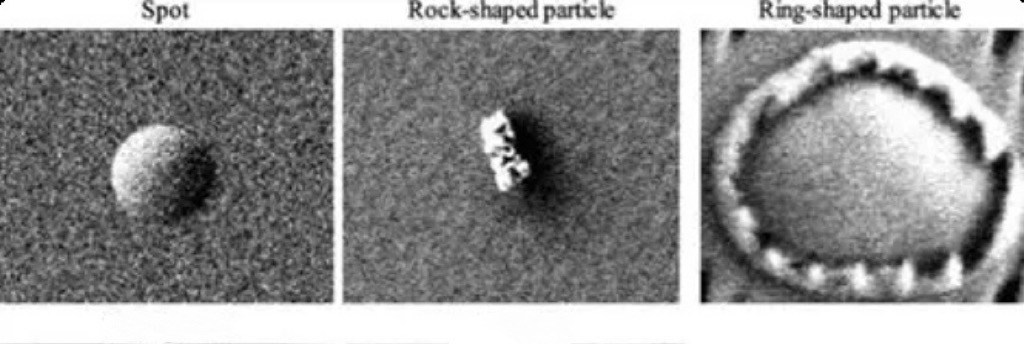

ອີງຕາມຕໍາແຫນ່ງແລະລັກສະນະຂອງເຂົາເຈົ້າ, ຄວາມບົກຜ່ອງຂອງອະນຸພາກສາມາດແບ່ງອອກເປັນສອງປະເພດໃຫຍ່: particles ດ້ານແລະອະນຸພາກໃນຮູບເງົາ. ອະນຸພາກພື້ນຜິວຫມາຍເຖິງອະນຸພາກທີ່ຕົກຢູ່ໃນwaferພື້ນຜິວໃນສະພາບແວດລ້ອມຂະບວນການ, ປົກກະຕິແລ້ວນໍາສະເຫນີເປັນກຸ່ມທີ່ມີມຸມແຫຼມ. ອະນຸພາກໃນຟິມຫມາຍເຖິງສິ່ງທີ່ຕົກຢູ່ໃນ wafer ໃນລະຫວ່າງການຂະບວນການສ້າງຮູບເງົາແລະຖືກປົກຄຸມດ້ວຍຮູບເງົາຕໍ່ມາ, ໂດຍມີຂໍ້ບົກພ່ອງທີ່ຝັງຢູ່ໃນຊັ້ນຮູບເງົາ.

ຄວາມບົກຜ່ອງຂອງອະນຸພາກຖືກສ້າງຂື້ນແນວໃດ?

ການຜະລິດຂອງຄວາມບົກຜ່ອງຂອງອະນຸພາກແມ່ນເກີດມາຈາກຫຼາຍປັດໃຈ. ໃນລະຫວ່າງຂະບວນການຜະລິດ wafer, ຄວາມກົດດັນຄວາມຮ້ອນທີ່ເກີດຈາກການປ່ຽນແປງຂອງອຸນຫະພູມແລະຄວາມກົດດັນທາງກົນຈັກທີ່ເກີດຈາກການຈັດການ, ການປຸງແຕ່ງແລະການປິ່ນປົວຄວາມຮ້ອນຂອງ wafers ສາມາດນໍາໄປສູ່ການຮອຍແຕກຂອງຫນ້າດິນຫຼືການຫຼົ່ນລົງຂອງວັດສະດຸ.wafers, ເຊິ່ງເປັນຫນຶ່ງໃນເຫດຜົນຕົ້ນຕໍສໍາລັບການຜິດປົກກະຕິຂອງອະນຸພາກ. ການກັດກ່ອນທາງເຄມີທີ່ເກີດຈາກທາດປະຕິກິລິຍາແລະທາດອາຍຜິດປະຕິກິລິຢາແມ່ນອີກສາເຫດຕົ້ນຕໍຂອງຄວາມບົກຜ່ອງຂອງອະນຸພາກ. ໃນລະຫວ່າງການຂະບວນການ corrosion, ຜະລິດຕະພັນທີ່ບໍ່ຕ້ອງການຫຼື impurities ແມ່ນຜະລິດແລະຍຶດຕິດກັບຫນ້າດິນ wafer ເພື່ອສ້າງເປັນຂໍ້ບົກພ່ອງຂອງອະນຸພາກ. ນອກເຫນືອໄປຈາກສອງປັດໃຈຕົ້ນຕໍທີ່ໄດ້ກ່າວມາຂ້າງເທິງ, ຄວາມບໍ່ສະອາດໃນວັດຖຸດິບ, ການປົນເປື້ອນພາຍໃນອຸປະກອນ, ຂີ້ຝຸ່ນສິ່ງແວດລ້ອມແລະຄວາມຜິດພາດໃນການດໍາເນີນງານຍັງເປັນເຫດຜົນທົ່ວໄປຂອງຄວາມບົກຜ່ອງຂອງອະນຸພາກ.

ວິທີການກວດສອບແລະຄວບຄຸມຄວາມບົກຜ່ອງຂອງອະນຸພາກ?

ການກວດຫາຂໍ້ບົກພ່ອງຂອງອະນຸພາກສ່ວນຫຼາຍແມ່ນອີງໃສ່ເຕັກໂນໂລຊີກ້ອງຈຸລະທັດທີ່ມີຄວາມແມ່ນຍໍາສູງ. ການສະແກນກ້ອງຈຸລະທັດອີເລັກໂທຣນິກ (SEM) ໄດ້ກາຍເປັນເຄື່ອງມືຫຼັກໃນການກວດຫາຂໍ້ບົກພ່ອງອັນເນື່ອງມາຈາກຄວາມລະອຽດສູງ ແລະຄວາມສາມາດໃນການຖ່າຍພາບ, ສາມາດເປີດເຜີຍຮູບຊົງ, ຂະໜາດ ແລະ ການກະຈາຍຂອງອະນຸພາກນ້ອຍໆ. ກ້ອງຈຸລະທັດຜົນບັງຄັບໃຊ້ປະລໍາມະນູ (AFM) ແຜນທີ່ພູມສັນຖານພື້ນຜິວສາມມິຕິໂດຍການກວດພົບກໍາລັງລະຫວ່າງປະລໍາມະນູແລະມີຄວາມແມ່ນຍໍາສູງທີ່ສຸດໃນການກວດຫາຂໍ້ບົກພ່ອງ nanoscale. ກ້ອງຈຸລະທັດ optical ແມ່ນໃຊ້ສໍາລັບການກວດສອບຢ່າງໄວວາຂອງຂໍ້ບົກພ່ອງຂະຫນາດໃຫຍ່.

ເພື່ອຄວບຄຸມຄວາມບົກຜ່ອງຂອງອະນຸພາກ, ຕ້ອງມີມາດຕະການຫຼາຍ.

1.Precisely ການຄວບຄຸມຕົວກໍານົດການເຊັ່ນ: ອັດຕາການ etching, ຄວາມຫນາ deposition, ອຸນຫະພູມແລະຄວາມກົດດັນ.

2.ໃຊ້ວັດຖຸດິບທີ່ມີຄວາມບໍລິສຸດສູງສໍາລັບການຜະລິດ semiconductor wafer.

3.Adopt ອຸປະກອນຄວາມແມ່ນຍໍາສູງແລະຄວາມຫມັ້ນຄົງສູງແລະປະຕິບັດການບໍາລຸງຮັກສາເປັນປົກກະຕິແລະການທໍາຄວາມສະອາດ.

4. ເສີມຂະຫຍາຍທັກສະຜູ້ປະຕິບັດການໂດຍຜ່ານການຝຶກອົບຮົມພິເສດ, ສ້າງມາດຕະຖານການປະຕິບັດການດໍາເນີນງານ, ແລະເສີມສ້າງການຕິດຕາມກວດກາແລະການຄຸ້ມຄອງຂະບວນການ.

ມັນຈໍາເປັນຕ້ອງໄດ້ວິເຄາະຢ່າງລະອຽດກ່ຽວກັບສາເຫດຂອງຄວາມບົກຜ່ອງຂອງອະນຸພາກ, ກໍານົດຈຸດປົນເປື້ອນແລະໃຊ້ວິທີແກ້ໄຂເປົ້າຫມາຍເພື່ອຫຼຸດຜ່ອນການເກີດຄວາມຜິດປົກກະຕິຂອງອະນຸພາກ.
