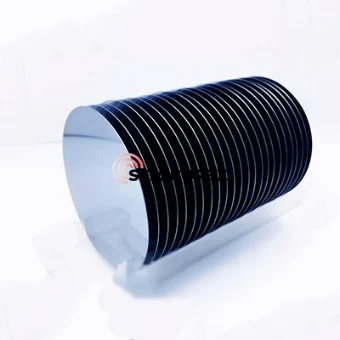

ການແນະນໍາສັ້ນໆກ່ຽວກັບ Silicon Wafers ທີ່ມີຄວາມຕ້ານທານສູງ

wafers ຊິລິໂຄນທີ່ມີຄວາມຕ້ານທານສູງ (HR-Si), ຕາມຊື່ຂອງມັນຊີ້ໃຫ້ເຫັນ, ແມ່ນວັດສະດຸຊິລິຄອນ monocrystalline ທີ່ມີຄວາມຕ້ານທານສູງທີ່ສຸດ. ໃນຂົງເຂດການຜະລິດ semiconductor ກ້າວຫນ້າ, ການສູນເສຍຄວາມຖີ່ສູງໄດ້ກາຍເປັນສິ່ງທ້າທາຍທີ່ສໍາຄັນໃນການອອກແບບຊິບລະດັບສູງ. ຂໍຂອບໃຈກັບຄວາມຕ້ານທານສູງສຸດຂອງມັນ, wafer ຊິລິໂຄນທີ່ມີຄວາມຕ້ານທານສູງເຮັດຫນ້າທີ່ເປັນການແກ້ໄຂທີ່ເຫມາະສົມທີ່ຈະສະກັດກັ້ນການສູນເສຍຊັ້ນໃຕ້ດິນແລະກໍາຈັດກາຝາກ crosstalk.

wafers ຊິລິໂຄນມາດຕະຖານທີ່ໄດ້ຮັບຮອງເອົາໂດຍຊິບຕາມເຫດຜົນທໍາມະດາ (ເຊັ່ນ: CPUs ແລະ GPUs) ແມ່ນ doped ກັບຄວາມເຂັ້ມຂົ້ນຂອງ impurities ສະເພາະໃດຫນຶ່ງເພື່ອອໍານວຍຄວາມສະດວກໃນການນໍາໄຟຟ້າແລະການສ້າງຕັ້ງ transistor, ມີຄວາມຕ້ານທານປົກກະຕິຂອງ 1-50 Ω·cm ຫຼືແມ້ກະທັ້ງຕ່ໍາກວ່າ. ແຕກຕ່າງກັນ, wafer ຊິລິໂຄນທີ່ມີຄວາມຕ້ານທານສູງມີລັກສະນະຕ້ານທານຫຼາຍກວ່າ 1000 Ω·ຊມແລະສະແດງໃຫ້ເຫັນສະພາບພາຍໃນເກືອບທີ່ມີຄວາມເຂັ້ມຂົ້ນຂອງຢາ doping ຕ່ໍາທີ່ສຸດ.

ເປັນຫຍັງ Wafer Silicon ຄວາມຕ້ານທານສູງຈຶ່ງຕ້ອງການ?

ດ້ວຍການເພີ່ມຂື້ນຢ່າງຕໍ່ເນື່ອງຂອງຄວາມຖີ່ຂອງການສື່ສານ, ຊັ້ນໃຕ້ດິນຂອງຊິລິໂຄນມາດຕະຖານມີຂໍ້ຈໍາກັດທາງດ້ານຮ່າງກາຍທີ່ຮ້າຍແຮງ. ຄວາມຕ້ານທານສູງwafers ຊິລິໂຄນແມ່ນການແກ້ໄຂທີ່ເຫມາະສົມເພື່ອແກ້ໄຂບັນຫາທີ່ສໍາຄັນຂອງການສົ່ງສັນຍານຄວາມຖີ່ສູງໃນຊັ້ນໃຕ້ດິນຂອງຊິລິໂຄນ.

1.ຫຼຸດ​ຜ່ອນ​ການ​ສູນ​ເສຍ substrate​

ໃນສະພາບການເຮັດວຽກທີ່ມີຄວາມຖີ່ສູງ, ຄື້ນແມ່ເຫຼັກໄຟຟ້າຈະເຈາະເຂົ້າໄປໃນຊັ້ນ insulating ແລະຫຼັງຈາກນັ້ນເຂົ້າໄປໃນ substrates ຊິລິຄອນ. ແຜ່ນຍ່ອຍຊິລິໂຄນມາດຕະຖານທີ່ມີຄວາມຕ້ານທານຕໍ່າອາດຈະສ້າງກະແສໄຟຟ້າທີ່ປ່ຽນແປງພະລັງງານສັນຍານ RF ຄວາມຖີ່ສູງເປັນພະລັງງານຄວາມຮ້ອນ, ດັ່ງນັ້ນຈຶ່ງເຮັດໃຫ້ເກີດການສູນເສຍພະລັງງານຢ່າງຮ້າຍແຮງ. ໃນທາງກົງກັນຂ້າມ, ຊິລິໂຄນທີ່ມີຄວາມຕ້ານທານສູງແມ່ນເກືອບບໍ່ເປັນຕົວນໍາ, ເຊິ່ງສາມາດສະກັດກັ້ນກະແສໄຟຟ້າທີ່ມີປະສິດຕິຜົນແລະຮັກສາພະລັງງານສັນຍານ.

2. ຫຼຸດຄວາມຈຸຂອງກາຝາກ ແລະ Crosstalk

ອົງປະກອບ RF ຫຼາຍຢູ່ໃນຊິບເຊັ່ນ inductors ແລະ switches ມີແນວໂນ້ມທີ່ຈະປະກອບເປັນກາຝາກ capacitive coupling ຜ່ານ substrate ການ conductive, ເຊິ່ງອາດຈະເຮັດໃຫ້ເກີດການລົບກວນຂອງສັນຍານເຊິ່ງກັນແລະກັນ. ຢ່າງໃດກໍຕາມ, ຊັ້ນໃຕ້ດິນຂອງຊິລິໂຄນທີ່ມີຄວາມຕ້ານທານສູງສາມາດຂັດຂວາງ "ເສັ້ນທາງການນໍາ" ແລະເພີ່ມລະດັບຄວາມໂດດດ່ຽວຢ່າງຫຼວງຫຼາຍລະຫວ່າງອົງປະກອບ.

3. ການປັບປຸງປັດໄຈຄຸນນະພາບ (Q Factor) ຂອງອຸປະກອນຕົວຕັ້ງຕົວຕີ

wafer ຊິລິຄອນທີ່ມີຄວາມຕ້ານທານສູງສາມາດປັບປຸງປັດໄຈ Q ຂອງ inductors on-chip ຢ່າງຫຼວງຫຼາຍແລະຫຼຸດລົງສຽງສັນຍານແລະການບໍລິໂພກພະລັງງານໃນຄໍາຮ້ອງສະຫມັກວົງຈອນຄວາມຖີ່ວິທະຍຸ.

ສະຖານະການຄໍາຮ້ອງສະຫມັກທີ່ສໍາຄັນຂອງ Silicon Wafers ຄວາມຕ້ານທານສູງ

1. ຄວາມຖີ່ວິທະຍຸ ແລະຂົງເຂດໄມໂຄເວຟ

2. ຄໍາຮ້ອງສະຫມັກ substrate ສໍາລັບສະຫຼັບ RF MEMS, ການກັ່ນຕອງ, ແລະໄລຍະ shifters

3. ການນຳໃຊ້ການລວມເສົາອາກາດທີ່ໃຊ້ຊິລິໂຄນ ແລະອຸປະກອນຄື້ນມີລີແມັດ (ໂມດູນດ້ານໜ້າ 5G)

4. Silicon photonic waveguide ຄໍາຮ້ອງສະຫມັກ

5. ການຜະລິດ TSV interposers
