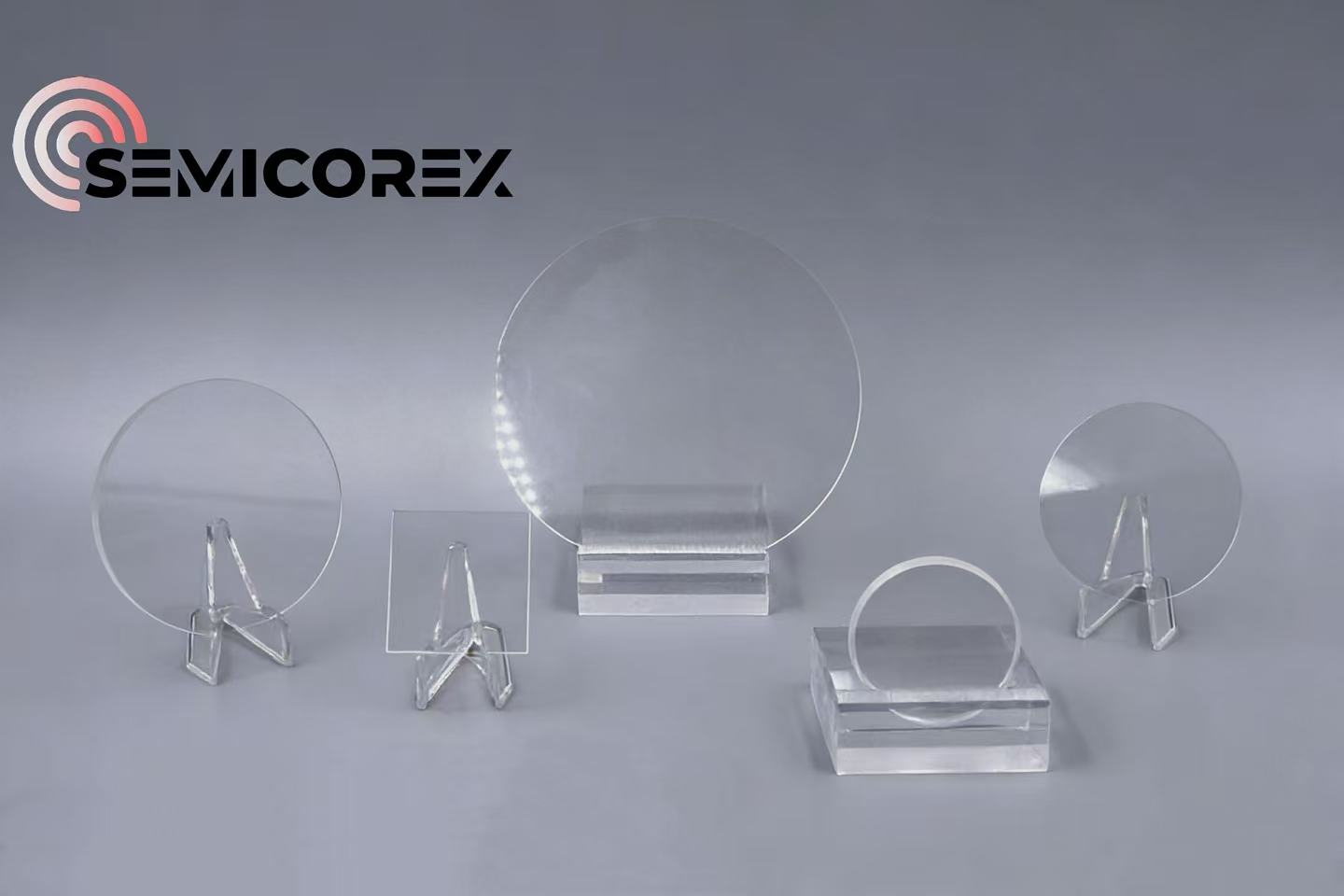

Wafers ແກ້ວ

ວິທີການປຸງແຕ່ງຕົ້ນຕໍຂອງແກ້ວwafersລວມມີການເຊື່ອມໄຟຟ້າສູນຍາກາດ, ການລະລາຍອາຍແກັສ ແລະການລະລາຍອາຍຂອງສານເຄມີ. Semicorex ໂດຍທົ່ວໄປແລ້ວໃຊ້ວິທີການປຸງແຕ່ງສະເພາະທີ່ສອດຄ່ອງກັບຄວາມຕ້ອງການຂອງຄໍາຮ້ອງສະຫມັກທີ່ແຕກຕ່າງກັນຂອງ wafers ແກ້ວ. ເພື່ອຕອບສະຫນອງຄວາມຕ້ອງການທີ່ເຂັ້ມງວດຂອງອຸດສາຫະກໍາການຜະລິດທີ່ມີຄວາມແມ່ນຍໍາສູງຢ່າງສົມບູນ, ເຄື່ອງ wafers ແກ້ວ Semicorex ໃຊ້ອຸປະກອນການວັດແທກ laser ຂັ້ນສູງເພື່ອຄວບຄຸມຂະຫນາດ, ຄວາມຫນາແລະຄຸນນະພາບຂອງຫນ້າດິນຂອງແຕ່ລະ wafer ຫຼັງຈາກສໍາເລັດຮູບເຊັ່ນ: ການຂັດແລະການຂັດ.

ຄຸນ​ລັກ​ສະ​ນະ​ທີ່​ດີ​ເລີດ​

1. ຄວາມທົນທານ corrosion

2. ຄວາມຫມັ້ນຄົງດ້ານຄວາມຮ້ອນທີ່ເຫນືອກວ່າ

3. ຕ່ໍາ roughness ດ້ານ

4. ປະສິດທິພາບການສົ່ງແສງສະຫວ່າງສູງ

5. ຄຸນສົມບັດກົນຈັກທີ່ດີເລີດ

6. ປະສິດທິພາບໄຟຟ້າທີ່ໂດດເດັ່ນ

ຄໍາຮ້ອງສະຫມັກຂອງ Semicorex Glass Wafers

1. ອຸດສາຫະກໍາ semiconductors:

wafers ແກ້ວເຮັດຫນ້າທີ່ເປັນບັນທຸກຫຼື substrates ການຫຸ້ມຫໍ່ສໍາລັບwafers ຊິລິໂຄນ, ແລະຖືກນໍາໃຊ້ໃນການຫຸ້ມຫໍ່ຂັ້ນສູງເຊັ່ນ: ການຫຸ້ມຫໍ່ລະດັບ wafer (WLP), ການຫຸ້ມຫໍ່ fan-out wafer-level (FOWLP), ແລະການ stacking chip ເພື່ອປັບປຸງປະສິດທິພາບແລະການເຊື່ອມໂຍງຂອງຊິບ semiconductor.

2. ພາກສະຫນາມ Optical:

ຂໍຂອບໃຈກັບປະສິດທິພາບການສົ່ງແສງສູງຂອງເຂົາເຈົ້າ, ຄວາມຫຍາບຂອງພື້ນຜິວຕ່ໍາ, ແລະຄວາມສອດຄ່ອງຂອງ optical ທີ່ດີເລີດ, wafers ແກ້ວຖືກນໍາໃຊ້ທົ່ວໄປໃນການຜະລິດອົງປະກອບ optical ເຊັ່ນ: ເລນ, prisms, ແລະ waveguides, ມີບົດບາດສໍາຄັນໃນແວ່ນຕາ AR / VR, ອຸປະກອນ laser, ແລະເຊັນເຊີ optical.

3. ສາຂາຊີວະສາດ:

ນອກເຫນືອໄປຈາກການຖືກນໍາໃຊ້ເປັນອົງປະກອບທີ່ສໍາຄັນໃນເຄື່ອງມື optical ທາງການແພດເຊັ່ນອຸປະກອນ ophthalmic, endoscopes, ແລະອຸປະກອນການປິ່ນປົວດ້ວຍ laser, wafers ແກ້ວຍັງຖືກນໍາໃຊ້ໃນອຸປະກອນການແພດເຊັ່ນ: chip ລໍາດັບ DNA, ເຄື່ອງປະຕິກອນ PCR, ແລະ chip microfluidic, ສະຫນອງການສະຫນັບສະຫນູນດ້ານວິຊາການສໍາລັບການວິນິດໄສພະຍາດ, ລໍາດັບ gene, ແລະຢາທີ່ຊັດເຈນ.

4. ການນຳໃຊ້ລະບົບກົນຈັກຈຸລະພາກ

wafers ແກ້ວຖືກນໍາໃຊ້ເປັນອຸປະກອນການຫຸ້ມຫໍ່ຫຼື substrates ສໍາລັບອຸປະກອນ MEMS ເພື່ອສະຫນອງສະພາບແວດລ້ອມທີ່ຜະນຶກເຂົ້າກັນເພື່ອປົກປ້ອງຈຸລະພາກພາຍໃນ, ເຊິ່ງຖືກນໍາໃຊ້ທົ່ວໄປໃນ sensors ຄວາມກົດດັນ, accelerometers, optical MEMS, ແລະພາກສະຫນາມອື່ນໆ.
