ຫນ່ວຍບໍລິການໃນ semiconductor: Angstrom

Angstrom ແມ່ນຫຍັງ?

Angstrom (ສັນຍາລັກ: Å) ແມ່ນຫົວຫນ່ວຍຂະຫນາດນ້ອຍຂອງຄວາມຍາວ, ຕົ້ນຕໍແມ່ນໃຊ້ເພື່ອອະທິບາຍຂະຫນາດຂອງປະກົດການກ້ອງຈຸລະທັດ, ເຊັ່ນ: ໄລຍະຫ່າງລະຫວ່າງອະຕອມແລະໂມເລກຸນຫຼືຄວາມຫນາຂອງຮູບເງົາບາງໆໃນການຜະລິດ wafer. ນຶ່ງ angstrom ເທົ່າກັບ \(10^{-10}\) ແມັດ, ເຊິ່ງເທົ່າກັບ 0.1 nanometers (nm).

ເພື່ອສະແດງແນວຄວາມຄິດນີ້ຢ່າງສະຫຼາດກວ່າ, ໃຫ້ພິຈາລະນາການປຽບທຽບຕໍ່ໄປນີ້: ເສັ້ນຜ່າສູນກາງຂອງຜົມຂອງມະນຸດແມ່ນປະມານ 70,000 ນາໂນແມັດ, ເຊິ່ງແປວ່າ 700,000 Å. ຖ້າ​ຫາກ​ວ່າ​ພວກ​ເຮົາ​ຈິນ​ຕະ​ນາ​ການ 1 ແມັດ​ເປັນ​ເສັ້ນ​ຜ່າ​ກາງ​ຂອງ​ໂລກ​, ຫຼັງ​ຈາກ​ນັ້ນ 1 Å​ປຽບ​ທຽບ​ກັບ​ເສັ້ນ​ຜ່າ​ສູນ​ກາງ​ຂອງ​ເມັດ​ຊາຍ​ຂະ​ຫນາດ​ນ້ອຍ​ຢູ່​ໃນ​ດ້ານ​ຂອງ​ໂລກ​.

ໃນການຜະລິດວົງຈອນປະສົມປະສານ, angstrom ແມ່ນເປັນປະໂຫຍດໂດຍສະເພາະເນື່ອງຈາກວ່າມັນສະຫນອງວິທີການທີ່ຖືກຕ້ອງແລະສະດວກໃນການອະທິບາຍຄວາມຫນາຂອງຊັ້ນຮູບເງົາບາງທີ່ສຸດ, ເຊັ່ນ silicon oxide, silicon nitride, ແລະຊັ້ນ doped. ດ້ວຍຄວາມກ້າວຫນ້າຂອງເຕັກໂນໂລຊີຂະບວນການ semiconductor, ຄວາມສາມາດໃນການຄວບຄຸມຄວາມຫນາໄດ້ບັນລຸລະດັບຂອງຊັ້ນປະລໍາມະນູສ່ວນບຸກຄົນ, ເຮັດໃຫ້ angstrom ເປັນຫນ່ວຍງານທີ່ຂາດບໍ່ໄດ້ໃນພາກສະຫນາມ.

ໃນການຜະລິດວົງຈອນປະສົມປະສານ, ການນໍາໃຊ້ angstroms ແມ່ນກວ້າງຂວາງແລະສໍາຄັນ. ການວັດແທກນີ້ມີບົດບາດສໍາຄັນໃນຂະບວນການທີ່ສໍາຄັນເຊັ່ນ: ການຝາກຮູບເງົາບາງໆ, etching, ແລະ ion implantation. ຂ້າງລຸ່ມນີ້ແມ່ນສະຖານະການທົ່ວໄປຈໍານວນຫນຶ່ງ:

1. ການຄວບຄຸມຄວາມຫນາຂອງຮູບເງົາບາງ

ວັດສະດຸຟິມບາງໆ, ເຊັ່ນ: ຊິລິໂຄນອອກໄຊ (SiO₂) ແລະຊິລິຄອນໄນໄຣດ (Si₃N₄), ຖືກນໍາໃຊ້ທົ່ວໄປເປັນຊັ້ນ insulating, ຊັ້ນຫນ້າກາກ, ຫຼືຊັ້ນ dielectric ໃນການຜະລິດ semiconductor. ຄວາມຫນາຂອງຮູບເງົາເຫຼົ່ານີ້ມີຜົນກະທົບອັນສໍາຄັນຕໍ່ການປະຕິບັດອຸປະກອນ.

ຕົວຢ່າງ, ຊັ້ນອອກໄຊຂອງປະຕູຮົ້ວຂອງ MOSFET (ໂລຫະ oxide semiconductor field-effect transistor) ໂດຍທົ່ວໄປແລ້ວແມ່ນສອງສາມ nanometers ຫຼືແມ້ກະທັ້ງສອງສາມ angstroms ຫນາ. ຖ້າຊັ້ນຫນາເກີນໄປ, ມັນສາມາດທໍາລາຍການປະຕິບັດຂອງອຸປະກອນ; ຖ້າມັນບາງເກີນໄປ, ມັນອາດຈະນໍາໄປສູ່ການແຕກຫັກ. ເຕັກໂນໂລຊີການປ່ອຍອາຍພິດເຄມີ (CVD) ແລະຊັ້ນປະລໍາມະນູ (ALD) ອະນຸຍາດໃຫ້ສໍາລັບການຝາກຂອງຮູບເງົາບາງໆທີ່ມີຄວາມຖືກຕ້ອງໃນລະດັບ angstrom, ຮັບປະກັນຄວາມຫນາໄດ້ຕາມຄວາມຕ້ອງການຂອງການອອກແບບ.

2. ການຄວບຄຸມ Doping

ໃນເທກໂນໂລຍີການປູກຝັງ ion, ຄວາມເລິກເຈາະແລະປະລິມານຂອງ ions implanted ມີຜົນກະທົບຢ່າງຫຼວງຫຼາຍຕໍ່ການປະຕິບັດອຸປະກອນ semiconductor. Angstroms ຖືກນໍາໃຊ້ເລື້ອຍໆເພື່ອອະທິບາຍການແຜ່ກະຈາຍຂອງຄວາມເລິກຂອງການປູກຝັງ. ສໍາລັບຕົວຢ່າງ, ໃນຂະບວນການເຊື່ອມຕໍ່ຕື້ນ, ຄວາມເລິກຂອງ implantation ສາມາດມີຂະຫນາດນ້ອຍເປັນສິບຂອງ angstroms.

3. ຄວາມຖືກຕ້ອງຂອງ Etching

ໃນການ etching ແຫ້ງ, ການຄວບຄຸມທີ່ຊັດເຈນກ່ຽວກັບອັດຕາການ etching ແລະຢຸດເວລາລົງໄປໃນລະດັບ angstrom ເປັນສິ່ງຈໍາເປັນເພື່ອຫຼີກເວັ້ນການທໍາລາຍວັດສະດຸທີ່ຕິດພັນ. ສໍາລັບຕົວຢ່າງ, ໃນລະຫວ່າງການ etching ປະຕູຂອງ transistor, etching ຫຼາຍເກີນໄປສາມາດສົ່ງຜົນໃຫ້ການປະຕິບັດການຊຸດໂຊມ.

4. ເທກໂນໂລຍີການຖິ້ມຊັ້ນປະລໍາມະນູ (ALD).

ALD ແມ່ນເຕັກນິກທີ່ສາມາດເຮັດໃຫ້ການຕົກຄ້າງຂອງວັດສະດຸຫນຶ່ງຊັ້ນປະລໍາມະນູໃນເວລາ, ໂດຍປົກກະຕິແຕ່ລະວົງຈອນປະກອບເປັນຄວາມຫນາຂອງຮູບເງົາພຽງແຕ່ 0.5 ຫາ 1 Å. ເທກໂນໂລຍີນີ້ແມ່ນເປັນປະໂຫຍດໂດຍສະເພາະສໍາລັບການກໍ່ສ້າງຮູບເງົາບາງ ultra-thin, ເຊັ່ນ: dielectrics gate ນໍາໃຊ້ກັບວັດສະດຸຄົງທີ່ dielectric ສູງ (High-K).

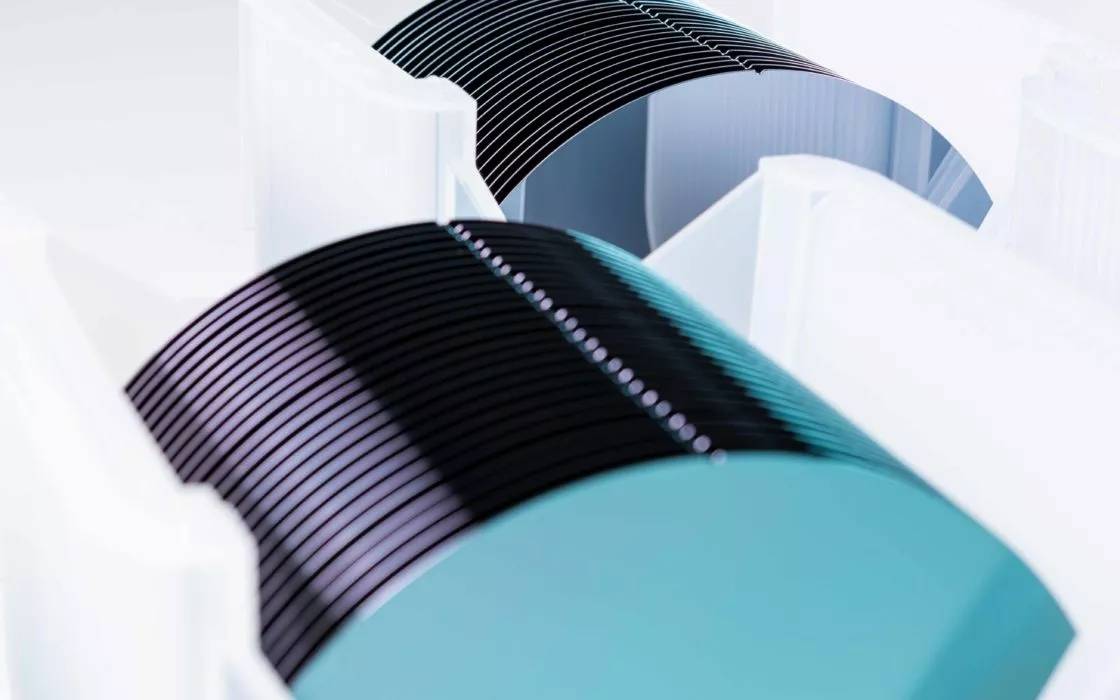

Semicorex ສະຫນອງຄຸນນະພາບສູງwafers semiconductor. ຖ້າທ່ານມີຄໍາຖາມໃດໆຫຼືຕ້ອງການລາຍລະອຽດເພີ່ມເຕີມ, ກະລຸນາຢ່າລັງເລທີ່ຈະຕິດຕໍ່ກັບພວກເຮົາ.
