ການເຕີບໂຕຂອງຜລຶກ AlN ໂດຍວິທີ PVT

ການຜະລິດທີ່ສາມຂອງວັດສະດຸ semiconductor bandgap ກວ້າງ, ລວມທັງ gallium nitride (GaN), silicon carbide (SiC), ແລະອາລູມິນຽມ nitride (AlN), ສະແດງໃຫ້ເຫັນຄຸນສົມບັດໄຟຟ້າ, ຄວາມຮ້ອນ, ແລະ acousto-optical ທີ່ດີເລີດ. ວັດສະດຸເຫຼົ່ານີ້ແກ້ໄຂຂໍ້ຈໍາກັດຂອງວັດສະດຸ semiconductor ຮຸ່ນທໍາອິດແລະທີສອງ, ກ້າວຫນ້າທາງດ້ານອຸດສາຫະກໍາ semiconductor ຢ່າງຫຼວງຫຼາຍ.

ໃນປັດຈຸບັນ, ເຕັກໂນໂລຊີການກະກຽມແລະຄໍາຮ້ອງສະຫມັກສໍາລັບການSiCແລະ GaN ແມ່ນຂ້ອນຂ້າງດີ. ໃນທາງກົງກັນຂ້າມ, ການຄົ້ນຄວ້າກ່ຽວກັບ AlN, ເພັດ, ແລະ zinc oxide (ZnO) ແມ່ນຍັງຢູ່ໃນຂັ້ນຕອນຕົ້ນ. AlN ເປັນ semiconductor bandgap ໂດຍກົງທີ່ມີພະລັງງານ bandgap ຂອງ 6.2 eV. ມັນ​ມີ​ການ​ນໍາ​ໃຊ້​ຄວາມ​ຮ້ອນ​ສູງ​, ຄວາມ​ຕ້ານ​ທານ​, ຄວາມ​ເຂັ້ມ​ແຂງ​ພາກ​ສະ​ຫນາມ​ແຍກ​, ແລະ​ຄວາມ​ຫມັ້ນ​ຄົງ​ທາງ​ເຄ​ມີ​ທີ່​ດີ​ເລີດ​ແລະ​ຄວາມ​ຮ້ອນ​. ດັ່ງນັ້ນ, AlN ບໍ່ພຽງແຕ່ເປັນອຸປະກອນທີ່ສໍາຄັນສໍາລັບຄໍາຮ້ອງສະຫມັກແສງສະຫວ່າງສີຟ້າແລະ ultraviolet, ແຕ່ຍັງເຮັດຫນ້າທີ່ເປັນການຫຸ້ມຫໍ່ທີ່ສໍາຄັນ, ການແຍກ dielectric, ແລະອຸປະກອນ insulation ສໍາລັບອຸປະກອນເອເລັກໂຕຣນິກແລະວົງຈອນປະສົມປະສານ. ມັນເຫມາະສົມໂດຍສະເພາະສໍາລັບອຸປະກອນທີ່ມີອຸນຫະພູມສູງແລະພະລັງງານສູງ.

ຍິ່ງໄປກວ່ານັ້ນ, AlN ແລະ GaN ສະແດງໃຫ້ເຫັນການຈັບຄູ່ຄວາມຮ້ອນທີ່ດີແລະຄວາມເຂົ້າກັນໄດ້ຂອງສານເຄມີ. AlN ມັກຈະຖືກນໍາໃຊ້ເປັນຊັ້ນຍ່ອຍ GaN epitaxial, ເຊິ່ງສາມາດຫຼຸດຜ່ອນຄວາມຫນາແຫນ້ນຂອງຂໍ້ບົກພ່ອງໃນອຸປະກອນ GaN ຢ່າງຫຼວງຫຼາຍແລະເພີ່ມປະສິດທິພາບຂອງພວກເຂົາ. ເນື່ອງຈາກທ່າແຮງການສະຫມັກຂອງຕົນ, ນັກຄົ້ນຄວ້າທົ່ວໂລກໄດ້ເອົາໃຈໃສ່ຢ່າງຫຼວງຫຼາຍຕໍ່ການກະກຽມຂອງໄປເຊຍກັນ AlN ທີ່ມີຄຸນນະພາບສູງ, ຂະຫນາດໃຫຍ່.

ປະຈຸບັນ, ວິທີການກະກຽມໄປເຊຍກັນ AlNປະກອບມີວິທີການແກ້ໄຂ, ໂລຫະອາລູມິນຽມ nitridation ໂດຍກົງ, hydride vapor phase epitaxy (HVPE), ແລະການຂົນສົ່ງ vapor ທາງດ້ານຮ່າງກາຍ (PVT). ໃນບັນດາສິ່ງເຫຼົ່ານີ້, ວິທີການ PVT ໄດ້ກາຍເປັນເຕັກໂນໂລຢີຕົ້ນຕໍສໍາລັບການເຕີບໃຫຍ່ຂອງໄປເຊຍກັນ AlN ເນື່ອງຈາກອັດຕາການເຕີບໂຕສູງ (ເຖິງ 500-1000 μm / h) ແລະຄຸນນະພາບຂອງຜລຶກຊັ້ນສູງ, ມີຄວາມຫນາແຫນ້ນຂອງ dislocation ຫນ້ອຍກວ່າ 10^3 cm^-2.

ຫຼັກການແລະຂະບວນການຂອງ AlN ການຂະຫຍາຍຕົວໄປເຊຍກັນໂດຍວິທີການ PVT

ການຂະຫຍາຍຕົວໄປເຊຍກັນ AlN ໂດຍວິທີການ PVT ແມ່ນສໍາເລັດໂດຍຜ່ານຂັ້ນຕອນຂອງການ sublimation, ການຂົນສົ່ງໄລຍະອາຍແກັສແລະ recrystallization ຂອງຜົງດິບ AlN. ອຸນ​ຫະ​ພູມ​ສະ​ພາບ​ແວດ​ລ້ອມ​ການ​ຂະ​ຫຍາຍ​ຕົວ​ສູງ​ເຖິງ 2300 ℃​. ຫຼັກການພື້ນຖານຂອງການເຕີບໃຫຍ່ຂອງຜລຶກ AlN ໂດຍວິທີ PVT ແມ່ນຂ້ອນຂ້າງງ່າຍດາຍ, ດັ່ງທີ່ສະແດງຢູ່ໃນສູດຕໍ່ໄປນີ້: 2AlN(s) = ⥫⥬ 2Al (g) + N2 (g) (1)

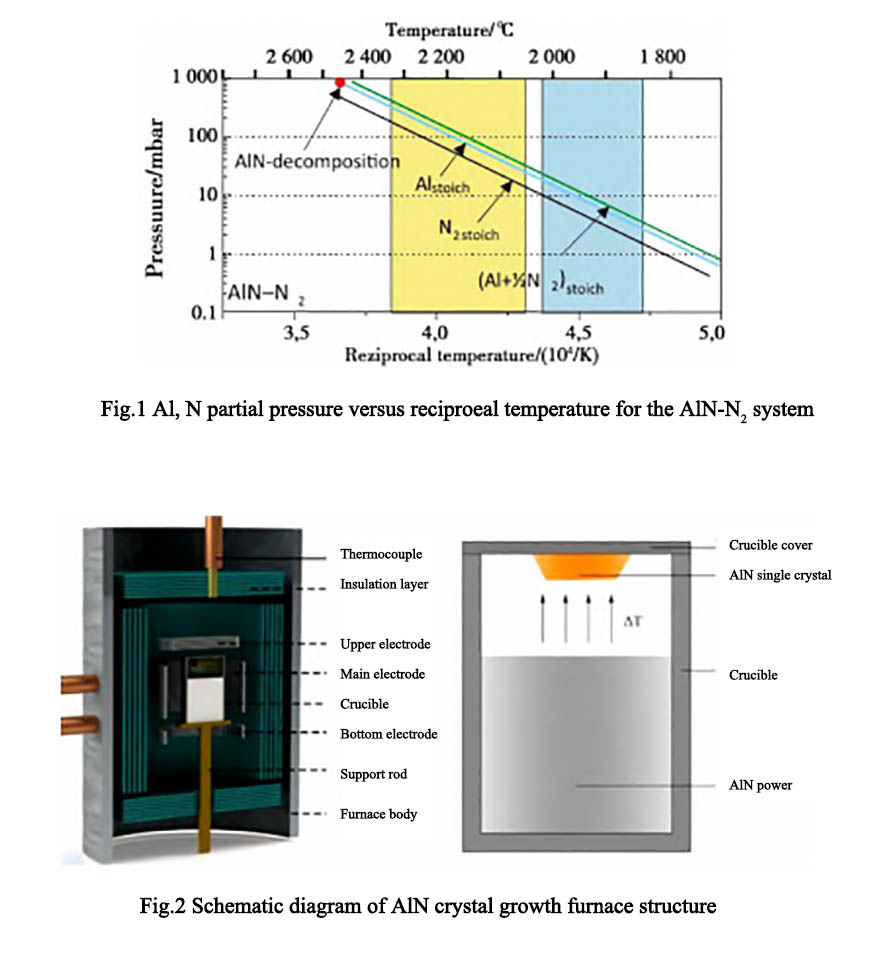

ຂັ້ນຕອນຕົ້ນຕໍຂອງຂະບວນການເຕີບໃຫຍ່ຂອງມັນມີດັ່ງນີ້: (1) sublimation ຂອງຜົງດິບ AlN; (2) ການຖ່າຍທອດວັດຖຸດິບອົງປະກອບໄລຍະອາຍແກັສ; (3) ການດູດຊຶມຂອງອົງປະກອບໄລຍະອາຍແກັສໃນດ້ານການຂະຫຍາຍຕົວ; (4) ການແຜ່ກະຈາຍຂອງພື້ນຜິວແລະ nucleation; (5) ຂະບວນການ desorption [10]. ພາຍ​ໃຕ້​ຄວາມ​ກົດ​ດັນ​ຂອງ​ບັນ​ຍາ​ກາດ​ມາດ​ຕະ​ຖານ​, ໄປ​ເຊຍ​ກັນ AlN ເລີ່ມ​ຄ່ອຍໆ​ເສື່ອມ​ສະ​ພາບ​ເປັນ Al vapor ແລະ​ໄນ​ໂຕຣ​ເຈນ​ໄວ້​ທີ່​ປະ​ມານ 1700 ° C. ເມື່ອອຸນຫະພູມຮອດ 2200 ອົງສາ C, ປະຕິກິລິຍາການເສື່ອມໂຊມຂອງ AlN ຈະຮຸນແຮງຂຶ້ນຢ່າງໄວວາ. ຮູບທີ 1 ແມ່ນເສັ້ນໂຄ້ງສະແດງໃຫ້ເຫັນຄວາມສໍາພັນລະຫວ່າງຄວາມກົດດັນບາງສ່ວນຂອງຜະລິດຕະພັນໄລຍະອາຍແກັສ AlN ແລະອຸນຫະພູມອາກາດລ້ອມຮອບ. ພື້ນທີ່ສີເຫຼືອງໃນຮູບແມ່ນອຸນຫະພູມຂະບວນການຂອງໄປເຊຍກັນ AlN ກະກຽມໂດຍວິທີການ PVT. ຮູບທີ 2 ແມ່ນແຜນວາດ schematic ຂອງໂຄງສ້າງ furnace ການຂະຫຍາຍຕົວຂອງໄປເຊຍກັນ AlN ກະກຽມໂດຍວິທີການ PVT.

ຂໍ້ສະເໜີ Semicorexວິທີແກ້ໄຂ crucible ທີ່ມີຄຸນນະພາບສູງສໍາລັບການຂະຫຍາຍຕົວໄປເຊຍກັນດຽວ. ຖ້າທ່ານມີຄໍາຖາມໃດໆຫຼືຕ້ອງການລາຍລະອຽດເພີ່ມເຕີມ, ກະລຸນາຢ່າລັງເລທີ່ຈະຕິດຕໍ່ກັບພວກເຮົາ.

ເບີໂທຕິດຕໍ່ #+86-13567891907

ອີເມວ: sales@semicorex.com
