ລະບົບພາກສະຫນາມຄວາມຮ້ອນທີ່ອີງໃສ່ຄາບອນ

1. ບົດບາດຂອງສະໜາມລະບາຍຄວາມຮ້ອນທີ່ອີງໃສ່ຄາບອນໄດ້ພັດທະນາຈາກອົງປະກອບຂອງສນວນກັນຄວາມຮ້ອນໄປສູ່ເຄື່ອງຄວບຄຸມປ່ອງຢ້ຽມຂະບວນການ.

ມູນຄ່າຂອງສະຫນາມຄວາມຮ້ອນທີ່ອີງໃສ່ຄາບອນຂະຫຍາຍອອກໄປໄກກວ່າການສນວນກັນຄວາມຮ້ອນແບບດັ້ງເດີມ. ໃນລະບົບການຂະຫຍາຍຕົວໄປເຊຍກັນທີ່ທັນສະໄຫມ, ມັນເຮັດຫນ້າທີ່ເປັນແພລະຕະຟອມການຄວບຄຸມຂະບວນການທີ່ສົມບູນແບບທີ່ມີອິດທິພົນໂດຍກົງຕໍ່ຄຸນນະພາບຂອງຜລຶກ, ຜົນຜະລິດແລະຄ່າໃຊ້ຈ່າຍໃນການດໍາເນີນງານ. ຫນ້າ​ທີ່​ຫຼັກ​ຂອງ​ຕົນ​ສາ​ມາດ​ໄດ້​ຮັບ​ການ​ສະ​ຫຼຸບ​ອອກ​ເປັນ​ສີ່​ລະ​ດັບ​:

ຂໍ້ມູນຈໍາເພາະຂອງອຸປະກອນທີ່ມີຢູ່ໃນສາທາລະນະຊີ້ໃຫ້ເຫັນວ່າເຕັກໂນໂລຊີການຂະຫຍາຍຕົວໄປເຊຍກັນ photovoltaic Czochralski (CZ) ໄດ້ເຂົ້າສູ່ຂັ້ນຕອນໃຫມ່ທີ່ມີລັກສະນະໂດຍ furnaces ຂະຫນາດໃຫຍ່, ພາກສະຫນາມຄວາມຮ້ອນຂະຫນາດໃຫຍ່, ຄວາມອາດສາມາດສາກໄຟເພີ່ມຂຶ້ນ, ດຶງໄປເຊຍກັນອັດສະລິຍະ, ແລະການຄວບຄຸມອົກຊີເຈນຕ່ໍາກ້າວຫນ້າ.

ອີງຕາມຂໍ້ມູນຈໍາເພາະທີ່ຈັດພີມມາ, ບາງລະບົບການຂະຫຍາຍຕົວໄປເຊຍກັນແບບພິເສດມີຂະຫນາດຂອງຫ້ອງຕົ້ນຕໍ Φ1700 × 2100 ມມແລະສະຫນັບສະຫນູນພື້ນທີ່ຄວາມຮ້ອນເຖິງ 42 ນິ້ວໃນເສັ້ນຜ່າກາງ. ຂະຫນາດ crucible ທີ່ເຂົ້າກັນໄດ້ປະກອບມີ 33, 37, 40, ແລະ 42 ນິ້ວ, ທີ່ສອດຄ້ອງກັນກັບຄວາມສາມາດໃນການສາກໄຟປະມານ 700 kg, 1000 kg, 1200 kg, ແລະ 1300 kg, ຕາມລໍາດັບ.

ນອກຈາກນັ້ນ, ລະບົບເຫຼົ່ານີ້ສະແດງໃຫ້ເຫັນການປັບປຸງທີ່ສໍາຄັນໃນປະສິດທິພາບການດໍາເນີນງານ, ລວມທັງ:

· ການຊົມໃຊ້ພະລັງງານການຂະຫຍາຍຕົວຢ່າງຕໍ່ເນື່ອງຕໍ່າສຸດ 42 kW

· ການບໍລິໂພກນ້ໍາເຢັນຕ່ໍາສຸດ 20 m³ / h

· ຜົນ​ຜະ​ລິດ​ໄປ​ເຊຍ​ກັນ​ປະ​ຈໍາ​ວັນ​ເກີນ 200 ກິ​ໂລ​

· ຄວາມເຂົ້າກັນໄດ້ກັບເທັກໂນໂລຍີ Czochralski (CCz) ຢ່າງຕໍ່ເນື່ອງ ແລະການຕັ້ງຄ່າການເຕີບໃຫຍ່ຂອງໄປເຊຍກັນທີ່ມີສະຫນາມແມ່ເຫຼັກ

ການພັດທະນາເຫຼົ່ານີ້ຊີ້ໃຫ້ເຫັນວ່າການອອກແບບພາກສະຫນາມຄວາມຮ້ອນໄດ້ກາຍເປັນປັດໃຈສໍາຄັນໃນການກໍານົດຄຸນນະພາບຂອງຜລຶກ, ປະສິດທິພາບການຜະລິດ, ແລະຄ່າໃຊ້ຈ່າຍໃນການຜະລິດໂດຍລວມ.

2. ຂະໜາດຂອງເຕົາ

2.1 Photovoltaic CZ Single Crystal Growth Furnaces

ຂະຫນາດຂອງເຕົາອົບທີ່ເຕີບໂຕໄປເຊຍກັນ CZ ມີສ່ວນຮ່ວມຫຼາຍກ່ວາພຽງແຕ່ການເພີ່ມຂະຫນາດ furnace. ການອອກແບບ furnace ຂະຫນາດໃຫຍ່ສົບຜົນສໍາເລັດຮຽກຮ້ອງໃຫ້ມີການປະສານງານທີ່ດີທີ່ສຸດຂອງຕົວກໍານົດການດັ່ງຕໍ່ໄປນີ້:

· ເສັ້ນຜ່າສູນກາງຂອງຫ້ອງຕົ້ນຕໍ

· ຄວາມສູງຂອງຫ້ອງຊ່ວຍ

· ຂະໜາດເປີດຄໍ

· ຂະໜາດ Crucible

· ປ້ອງກັນຄວາມຮ້ອນ

·ການໂຕ້ຕອບການໃຫ້ອາຫານ

· ເສັ້ນທາງສູນຍາກາດ ແລະທໍ່ລະບາຍອາກາດ

ເຫດຜົນທາງວິສະວະກໍາປົກກະຕິທີ່ຢູ່ເບື້ອງຫລັງການອອກແບບເຕົາເຜົາຂະຫນາດໃຫຍ່ແມ່ນສະຫຼຸບຂ້າງລຸ່ມນີ້:

ຄວາມຈຸເບື້ອງຕົ້ນ

ນີ້ຫມາຍເຖິງຈໍານວນວັດຖຸດິບທີ່ໂຫລດເຂົ້າໄປໃນ crucible ໃນເວລາດຽວແລະຖືກກໍານົດໂດຍກົງໂດຍຂະຫນາດ crucible. ໂດຍທົ່ວໄປແລ້ວ, ຂໍ້ມູນຈໍາເພາະຂອງອຸປະກອນທີ່ມີຢູ່ສາທາລະນະຈະຊີ້ໃຫ້ເຫັນເຖິງຄວາມອາດສາມາດຕັ້ງແຕ່ 700 ກລຫາ 1300 ກິໂລ.

ຄວາມອາດສາມາດຂອງຄ່າໃຊ້ຈ່າຍທັງຫມົດຕໍ່ແຄມເປນ furnace

ນີ້ລວມມີຮອບການເຕີມເງິນຫຼາຍຄັ້ງ ຫຼືການໃຫ້ອາຫານຢ່າງຕໍ່ເນື່ອງໃນລະຫວ່າງໄລຍະການຜະລິດທີ່ສົມບູນ. ດັ່ງນັ້ນ, ວັດສະດຸທັງຫມົດທີ່ຖືກປຸງແຕ່ງໃນລະຫວ່າງຂະບວນການ furnace ສາມາດສູງກວ່າຄ່າໃຊ້ຈ່າຍເບື້ອງຕົ້ນຢ່າງຫຼວງຫຼາຍ.

ສໍາລັບຕົວຢ່າງ, ການປຽບທຽບອຸດສາຫະກໍາທີ່ເປີດເຜີຍໃນເອກະສານການເຜີຍແຜ່ສາທາລະນະຊີ້ໃຫ້ເຫັນວ່າ:

· ສະໜາມລະບາຍຄວາມຮ້ອນຂະໜາດ 32 ນິ້ວ ສາມາດຜະລິດວັດສະດຸໄດ້ເຖິງ 3000 ກິໂລຕໍ່ຂະບວນການເຕົາເຜົາ.

· ສະໜາມລະບາຍຄວາມຮ້ອນຂະໜາດ 36 ນິ້ວ ສາມາດຜະລິດວັດສະດຸໄດ້ເຖິງ 3500 ກິໂລຕໍ່ຂະບວນການເຕົາເຜົາ.

ມູນຄ່າເຫຼົ່ານີ້ສະແດງເຖິງການຜະລິດທັງຫມົດໃນລະຫວ່າງວົງຈອນການດໍາເນີນງານທັງຫມົດແທນທີ່ຈະເປັນຄວາມສາມາດໃນການໂຫຼດຫນຶ່ງຄັ້ງຂອງ crucible.

2.2 SiC PVT Crystal Growth Furnaces

Scaling silicon carbide (SiC) PVT crystal growth furnaces ມີຄວາມທ້າທາຍຫຼາຍກ່ວາການຂະຫຍາຍລະບົບ silicon CZ ທໍາມະດາ.

ບໍ່ເຫມືອນກັບຂະບວນການ Czochralski, ໄປເຊຍກັນ SiC ບໍ່ໄດ້ເຕີບໃຫຍ່ຈາກໄລຍະ molten. ແທນທີ່ຈະ, ການຂົນສົ່ງອາຍພິດທາງກາຍະພາບ (PVT) ອີງໃສ່ການຍ່ອຍສະຫຼາຍຂອງຝຸ່ນແຫຼ່ງ SiC ໃນອຸນຫະພູມທີ່ສູງທີ່ສຸດ. ຊະນິດ vapor ທີ່ສ້າງຂຶ້ນໄດ້ຖືກຂົນສົ່ງໄປຕາມລະດັບອຸນຫະພູມຕາມແກນ ແລະຕໍ່ມາກໍ່ໄປເຊຍກັນເທິງແກ້ວແກ່ນ SiC ທີ່ຂ້ອນຂ້າງເຢັນກວ່າ.

ການສຶກສາທີ່ຈັດພີມມາໂດຍ Royal Society of Chemistry (RSC, 2026) ກ່ຽວກັບການເຕີບໃຫຍ່ຂອງຜລຶກ SiC PVT 150 ມມອະທິບາຍລະບົບຄວາມຮ້ອນປະກອບດ້ວຍຫ້າອົງປະກອບຕົ້ນຕໍ:

·ຮູ້ສຶກສນວນກັນຄວາມຮ້ອນ

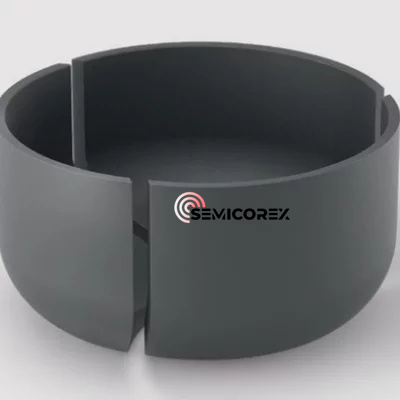

· ກາຟເຟດ crucible

· ເມັດ SiC crystal

· ວັດສະດຸແຫຼ່ງ SiC

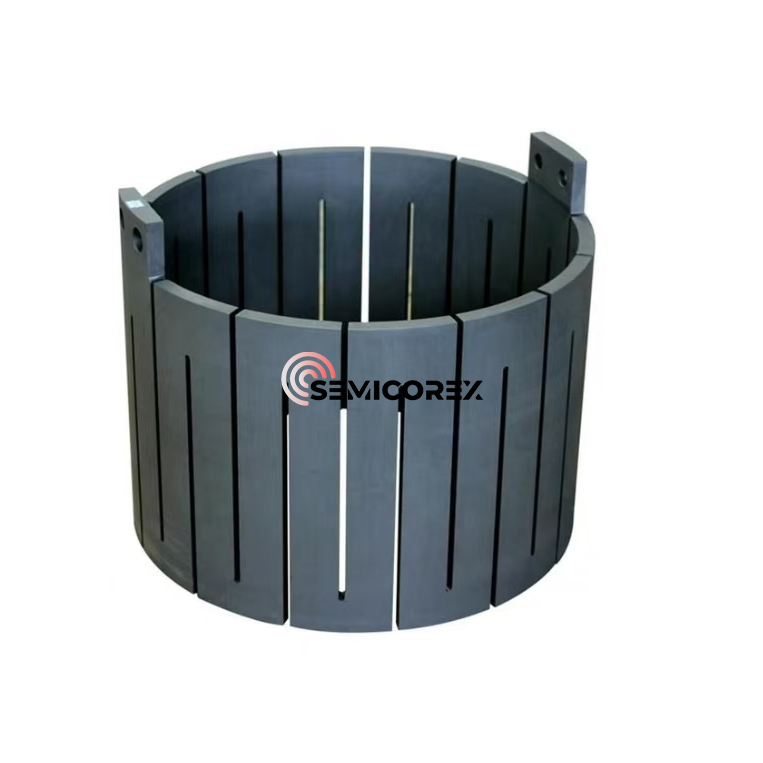

·ເຄື່ອງເຮັດຄວາມຮ້ອນຕ້ານທານ

ໃນລະຫວ່າງການຈະເລີນເຕີບໂຕຂອງຜລຶກ, ຜົງແຫຼ່ງ sublimates ພາຍໃຕ້ອຸນຫະພູມສູງ, ການຜະລິດ vapor-phase ຊະນິດພັນທີ່ເຄື່ອນຍ້າຍຂຶ້ນພາຍໃຕ້ການ gradient ອຸນຫະພູມກ່ອນທີ່ຈະຝາກໃສ່ໄປເຊຍກັນຂອງເມັດທີ່ມີອຸນຫະພູມຕ່ໍາເພື່ອສ້າງເປັນໄປເຊຍກັນດຽວ.

ດັ່ງນັ້ນ, ການເພີ່ມຂະຫນາດຂອງເຕົາໄຟ SiC PVT ບໍ່ພຽງແຕ່ເປັນເລື່ອງຂອງການບັນລຸອຸນຫະພູມທີ່ສູງຂຶ້ນ. ສິ່ງທ້າທາຍດ້ານວິສະວະກໍາຕົ້ນຕໍປະກອບມີ:

ກ. ການຮັກສາລະດັບອຸນຫະພູມຕາມແກນທີ່ພຽງພໍເພື່ອຂັບເຄື່ອນຂະບວນການ sublimation - ການຂົນສົ່ງ - crystallization ຢ່າງຕໍ່ເນື່ອງ.

ຂ. ການຫຼຸດລະດັບຄວາມສູງຂອງອຸນຫະພູມແບບ radialເພື່ອ​ຫຼຸດ​ຜ່ອນ​ຄວາມ​ກົດ​ດັນ​ຄວາມ​ຮ້ອນ​, ປ້ອງ​ກັນ​ການ​ແຕກ​ໄປ​ເຊຍ​ກັນ​, ແລະ​ສະ​ກັດ​ກັ້ນ​ການ​ຫັນ​ເປັນ polytype​.

ຄ. ຮັກສາສະຖຽນລະພາບຂອງພາກສະຫນາມຄວາມຮ້ອນຕະຫຼອດຂະບວນການເຕີບໃຫຍ່ຍ້ອນວ່າຜົງແຫຼ່ງແມ່ນຄ່ອຍໆບໍລິໂພກ.

ງ. ການຮັກສາການໂຕ້ຕອບການເຕີບໂຕຂອງຜລຶກທີ່ສາມາດຄວບຄຸມໄດ້ໃນໄລຍະການຫັນປ່ຽນໄປສູ່ການຜະລິດ wafer 8 ນິ້ວແລະໃນອະນາຄົດ 12 ນິ້ວ SiC.

ເມື່ອປຽບທຽບກັບການຂະຫຍາຍຕົວຂອງຊິລິໂຄນໄປເຊຍກັນ, ພາກສະຫນາມຄວາມຮ້ອນໃນລະບົບ SiC PVT ຕ້ອງໃຫ້ຄວາມຫມັ້ນຄົງຂອງອຸນຫະພູມທີ່ສູງຂຶ້ນຢ່າງຫຼວງຫຼາຍແລະການຄວບຄຸມຄວາມຮ້ອນທີ່ຊັດເຈນກວ່າ, ເຮັດໃຫ້ການອອກແບບພາກສະຫນາມຄວາມຮ້ອນເປັນຫນຶ່ງໃນເຕັກໂນໂລຢີທີ່ສໍາຄັນສໍາລັບການຜະລິດໄປເຊຍກັນ SiC ທີ່ມີເສັ້ນຜ່າກາງຂະຫນາດໃຫຍ່.

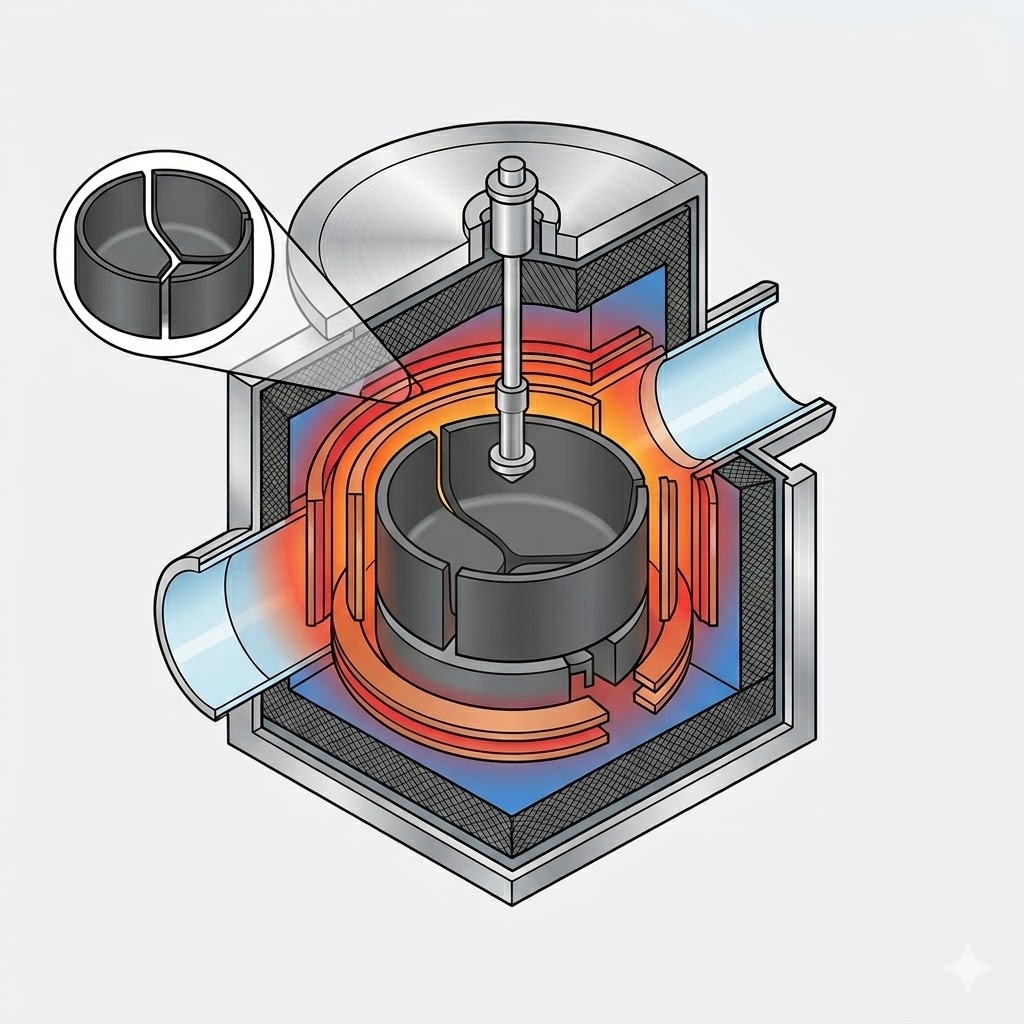

3. ການສົມທົບທີ່ສໍາຄັນລະຫວ່າງການອອກແບບອຸປະກອນແລະການປະຕິບັດພາກສະຫນາມຄວາມຮ້ອນ

ປະຕິສໍາພັນລະຫວ່າງການຕັ້ງຄ່າ furnace, ການອອກແບບພາກສະຫນາມຄວາມຮ້ອນ, ຄຸນນະພາບໄປເຊຍກັນ, ແລະຄ່າໃຊ້ຈ່າຍໃນການຜະລິດສາມາດສະຫຼຸບໄດ້ດັ່ງຕໍ່ໄປນີ້:

ການວິວັດທະນາການຢ່າງຕໍ່ເນື່ອງຂອງອຸປະກອນການຂະຫຍາຍຕົວໄປເຊຍກັນສະແດງໃຫ້ເຫັນວ່າພາກສະຫນາມຄວາມຮ້ອນບໍ່ແມ່ນພຽງແຕ່ການປະກອບໂຄງສ້າງຕົວຕັ້ງຕົວຕີ. ແທນທີ່ຈະ, ມັນໄດ້ກາຍເປັນລະບົບການຄວບຄຸມຂະບວນການປະສົມປະສານທີ່ຄວບຄຸມການຖ່າຍທອດຄວາມຮ້ອນ, ນະໂຍບາຍດ້ານຂອງນ້ໍາ, ການຂົນສົ່ງມະຫາຊົນ, ການແຜ່ກະຈາຍ impurity, ແລະຄຸນນະພາບໄປເຊຍກັນ.

ເນື່ອງຈາກເສັ້ນຜ່າສູນກາງຂອງ wafer ຍັງສືບຕໍ່ເພີ່ມຂຶ້ນແລະວັດສະດຸ semiconductor ກາຍເປັນແບບພິເສດ, ລະບົບພາກສະຫນາມຄວາມຮ້ອນໃນອະນາຄົດຈະອີງໃສ່ການຈໍາລອງດິຈິຕອນ, ການເພີ່ມປະສິດທິພາບຫຼາຍຟີຊິກ, ການຄວບຄຸມອຸນຫະພູມອັດສະລິຍະ, ແລະການອອກແບບອົງປະກອບຂອງຄາບອນກາຟໄລທີ່ກໍາຫນົດເອງເພື່ອໃຫ້ໄດ້ຜົນຜະລິດທີ່ສູງຂຶ້ນ, ຄວາມຫນາແຫນ້ນຂອງຂໍ້ບົກພ່ອງຕ່ໍາ, ແລະການປັບປຸງປະສິດທິພາບການຜະລິດ.

Semicorex ສະຫນອງຫຼັກຊັບທີ່ສົມບູນແບບຂອງປະສິດທິພາບສູງກຣາຟແລະquartzອົງປະກອບສໍາລັບລະບົບພາກສະຫນາມຄວາມຮ້ອນແບບພິເສດທີ່ໃຊ້ໃນການນໍາໃຊ້ການເຕີບໃຫຍ່ຂອງຊິລິຄອນແລະ SiC ໄປເຊຍກັນ. ຜະລິດຕະພັນຂອງພວກເຮົາຖືກອອກແບບເພື່ອໃຫ້ຄວາມຫມັ້ນຄົງດ້ານຄວາມຮ້ອນທີ່ດີກວ່າ, ຊີວິດການບໍລິການທີ່ຍາວນານ, ແລະຄວາມສອດຄ່ອງຂອງຂະບວນການພິເສດ. ສໍາລັບການແກ້ໄຂທີ່ກໍາຫນົດເອງຫຼືຂໍ້ມູນດ້ານວິຊາການເພີ່ມເຕີມ, ກະລຸນາຕິດຕໍ່ທີມງານວິສະວະກໍາຂອງພວກເຮົາ.
