Semiconductor Furnace Reactor

ເຄື່ອງປະຕິກອນ furnace semiconductor ແມ່ນອຸປະກອນຫຼັກໃນຂະບວນການຜະລິດ semiconductor, ຕົ້ນຕໍແມ່ນໃຊ້ສໍາລັບຂະບວນການທີ່ສໍາຄັນເຊັ່ນ: ການຜຸພັງຄວາມຮ້ອນ, ການແຜ່ກະຈາຍ, ການຫມູນວຽນ, ແລະການປ່ອຍອາຍພິດທາງເຄມີ. ລະບົບ furnace ປົກກະຕິ (Furnace ການແຜ່ກະຈາຍອອກຕາມລວງນອນ / ຕັ້ງ) ສ່ວນໃຫຍ່ແມ່ນປະກອບດ້ວຍອົງປະກອບຫຼັກດັ່ງຕໍ່ໄປນີ້: ລະບົບຄວາມຮ້ອນ, ລະບົບຄວບຄຸມອຸນຫະພູມ, ລະບົບການຂົນສົ່ງ, ລະບົບຄວບຄຸມການໄຫຼຂອງອາຍແກັສ (MFC), ແລະລະບົບລະບາຍອາຍແກັສເສຍ.

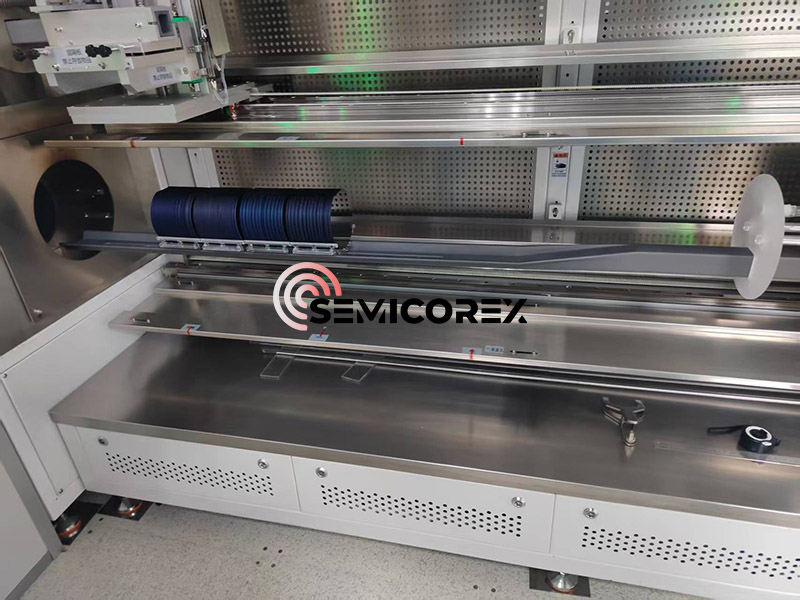

ຈາກທັດສະນະຂອງຖາປັດຕະຍະໂດຍລວມ, furnaces ອຸນຫະພູມສູງແບ່ງອອກເປັນປະເພດແນວນອນແລະແນວຕັ້ງ, ກໍານົດໂດຍຕໍາແຫນ່ງຂອງທໍ່ quartz ແລະອົງປະກອບຄວາມຮ້ອນພາຍໃນລະບົບ. ໂດຍທົ່ວໄປ furnace ອຸນຫະພູມສູງປະກອບມີຫ້າອົງປະກອບພື້ນຖານ: ລະບົບການຄວບຄຸມ, ທໍ່ furnace ຂະບວນການ, ລະບົບການຈັດສົ່ງອາຍແກັສ, ລະບົບການລະບາຍອາຍແກັສ, ແລະລະບົບການໂຫຼດ. ລະບົບການຄວບຄຸມປະກອບດ້ວຍຄອມພິວເຕີທີ່ເຊື່ອມຕໍ່ກັບ microcontrollers ຫຼາຍ, ຮັບຜິດຊອບສໍາລັບການຄວບຄຸມທີ່ຊັດເຈນຂອງຂະບວນການທັງຫມົດ.

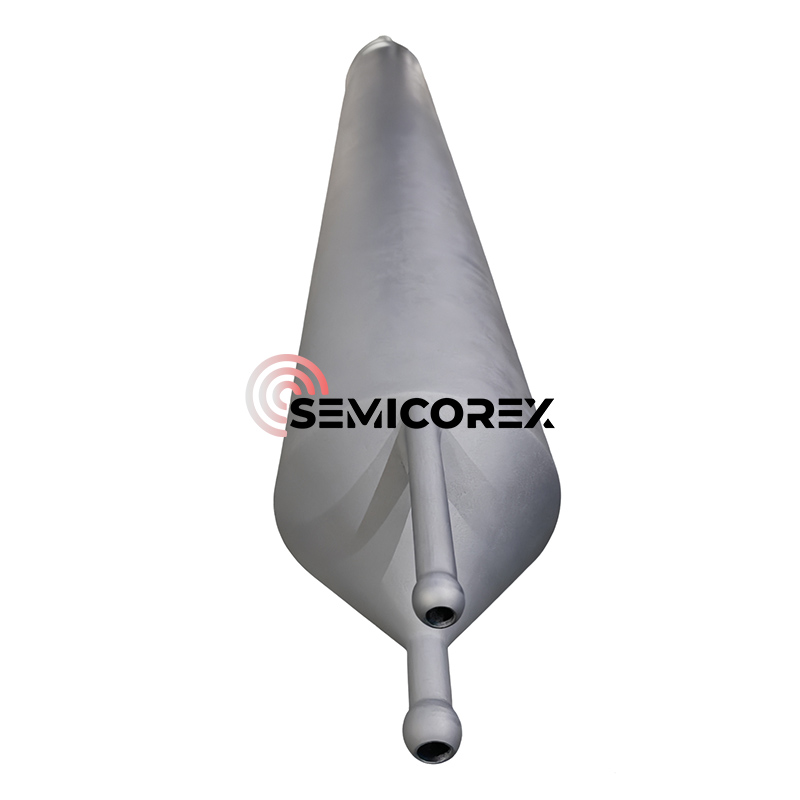

ກ່ຽວກັບການຄັດເລືອກວັດສະດຸ, ອຸປະກອນທໍ່ furnace ຕົ້ນຕໍປະກອບມີquartz(ອຸນຫະພູມສູງແລະທົນທານຕໍ່ການກັດກ່ອນ),ອາລູມີນາ (Al₂O₃), ຊິລິຄອນຄາໄບ (SiC), ຫຼືໂລຫະປະສົມໂລຫະ (ເຊັ່ນ: Inconel). ອົງປະກອບຄວາມຮ້ອນຂອງລະບົບເຮັດຄວາມຮ້ອນໂດຍທົ່ວໄປຈະໃຊ້ສາຍໄຟຕ້ານທານ (ເຊັ່ນ: Kanthal, MoSi₂), ແຜ່ນ silicon carbide (SiC), ຫຼືເຄື່ອງເຮັດຄວາມຮ້ອນ infrared. ເຂດຄວາມຮ້ອນສາມາດຖືກອອກແບບເປັນເຂດອຸນຫະພູມດຽວຫຼືເຂດຫຼາຍອຸນຫະພູມເພື່ອບັນລຸການຄວບຄຸມອຸນຫະພູມທີ່ຊັດເຈນ. ລະບົບຄວບຄຸມອຸນຫະພູມໃຊ້ thermocouples (K-type, S-type) ເພື່ອຕິດຕາມອຸນຫະພູມໃນເວລາທີ່ແທ້ຈິງ, ບັນລຸຄວາມຖືກຕ້ອງຂອງການຄວບຄຸມອຸນຫະພູມຂອງ ± 1 ℃ຜ່ານເຄື່ອງຄວບຄຸມ PID, ຫຼືໃຊ້ PLC ຄວບຄຸມອຸນຫະພູມທີ່ມີໂຄງການ.

ຊ່ວງພາລາມິເຕີຂອງຂະບວນການ ແລະວັດສະດຸທີ່ໃຊ້ໄດ້

Temperature Parameter Range: ຊ່ວງອຸນຫະພູມແຕກຕ່າງກັນໄປຕາມຂະບວນການ. ລະດັບອຸນຫະພູມມາດຕະຖານຂະບວນການຂອງເຄື່ອງເຮັດຄວາມຮ້ອນແມ່ນ 300-1100 ℃, ແລະ furnace ຕ່ໍາອຸນຫະພູມແມ່ນ 250-500 ℃. ອຸນຫະພູມຂະບວນການປົກກະຕິແມ່ນ 400-1100 ℃, ມີຂະບວນການຜຸພັງແລະການແຜ່ກະຈາຍໂດຍປົກກະຕິຢູ່ທີ່ 800-1100 ℃, ຂະບວນການ LPCVD ຢູ່ 500-800 ℃, ແລະຂະບວນການ annealing ຢູ່ 400-500 ℃.

ໃນການຂະຫຍາຍຕົວຂອງ epitaxial, wafers ຊິລິໂຄນແມ່ນໃຫ້ຄວາມຮ້ອນໃນ furnace epitaxial ຢູ່ທີ່ປະມານ 1200 ° C. ຊິລິຄອນ tetrachloride vaporized (SiCl₄) ແລະ trichlorosilane (SiHCl₃) ຖືກເພີ່ມໃສ່ເຕົາເຜົາເພື່ອກະຕຸ້ນການເຕີບໂຕຂອງ epitaxial ເທິງຫນ້າດິນ wafer.

ຂະບວນການຜຸພັງຄວາມຮ້ອນທີ່ໃຊ້ກັນຢ່າງກວ້າງຂວາງທີ່ສຸດປະກອບດ້ວຍຂັ້ນຕອນທີ່ດໍາເນີນຢູ່ໃນອຸນຫະພູມສູງຂອງ 800-1200 ° C ເພື່ອສ້າງເປັນຊັ້ນບາງໆ, ຊິລິຄອນໄດອອກໄຊທີ່ເປັນເອກະພາບ. ການຜຸພັງຄວາມຮ້ອນສາມາດປຽກຫຼືແຫ້ງ, ຂຶ້ນກັບທາດອາຍຜິດທີ່ໃຊ້ສໍາລັບປະຕິກິລິຍາຜຸພັງ.

ລະບົບວັດສະດຸທີ່ໃຊ້ໄດ້: ຂະບວນການທໍ່ furnace ແມ່ນເຫມາະສົມສໍາລັບອຸປະກອນ semiconductor ຫລາກຫລາຍ, ລວມທັງຊິລິໂຄນ (Si), ຊິລິໂຄນ germanium (SiGe), ແລະ quartz. ໃນຂະບວນການ SiGe, ວິທີການ CVD ແມ່ນຂະບວນການຕົ້ນຕໍ. ໂດຍການໃຫ້ຄວາມຮ້ອນຂອງຊັ້ນໃຕ້ດິນຊິລິໂຄນ ແລະ ແນະນໍາການປະສົມຂອງ SiH₄ ແລະ GeH₄ ທາດອາຍແກັສ, ຊັ້ນຊິລິໂຄນ germanium ຈະ decompose ແລະຝາກໄວ້ໃນອຸນຫະພູມສູງ (500-800 ° C), ຮຽກຮ້ອງໃຫ້ມີການຄວບຄຸມທີ່ຊັດເຈນຂອງຄວາມເຂັ້ມຂົ້ນຂອງຝຸ່ນ germanium ແລະຄວາມຫນາຂອງຊັ້ນ epitaxial.

Semicorex ສະຫນອງອົງປະກອບ furnace ທີ່ກໍາຫນົດເອງທີ່ມີຄຸນນະພາບສູງ. ຜະລິດຕະພັນຂອງພວກເຮົາຖືກອອກແບບເພື່ອໃຫ້ຄວາມຫມັ້ນຄົງດ້ານຄວາມຮ້ອນທີ່ເຫນືອກວ່າ, ຊີວິດການບໍລິການທີ່ຍາວນານ, ແລະຄວາມສອດຄ່ອງຂອງຂະບວນການພິເສດ. ສໍາລັບການແກ້ໄຂທີ່ກໍາຫນົດເອງຫຼືຂໍ້ມູນເພີ່ມເຕີມດ້ານວິຊາການ, ກະລຸນາຕິດຕໍ່ຫາທີມງານວິສະວະກໍາຂອງພວກເຮົາ.
