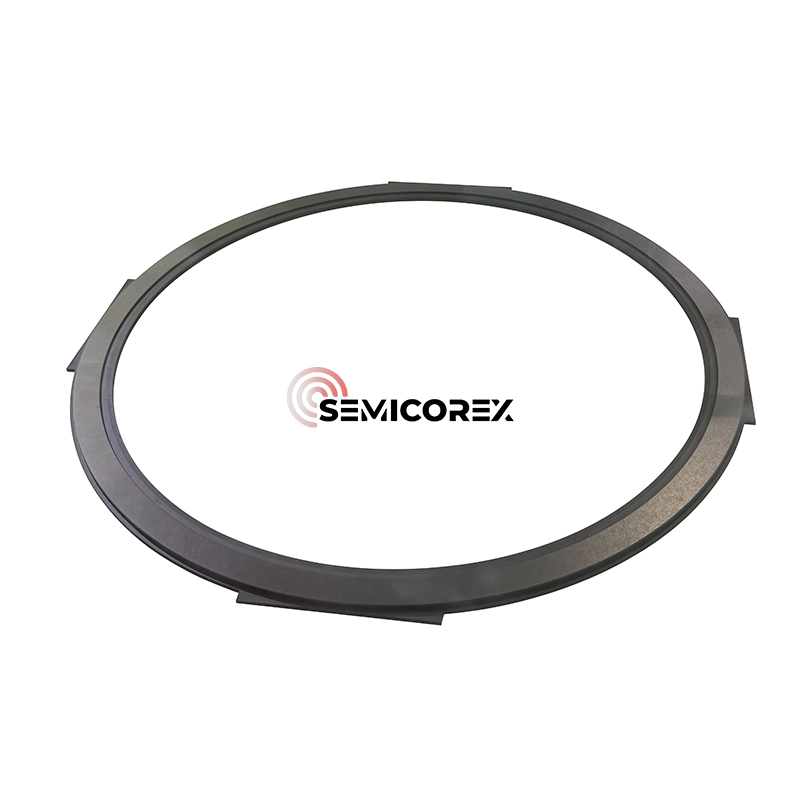

ແຫວນແຂບ Sic

ແຫວນແຫວນແຂບ SICMEREX, ຜະລິດຕະພັນໂດຍຜ່ານການຝາກເງິນທີ່ໃຊ້ໃນລະບົບປະສົມສານເຄມີ. ແຫວນຂອບແມ່ນຕັ້ງຢູ່ອ້ອມຂ້າງນອກຂອງເຄື່ອງໄຟຟ້າ Chuck (Esc) ໃນລະຫວ່າງຂັ້ນຕອນການແກ້ໄຂຂອງ plasma ແລະມີທັງຄວາມສໍາພັນກ່ຽວກັບຄວາມງາມແລະເປັນປະໂຫຍດກັບຂະບວນການໃນຂະບວນການ.

ໃນການຜະລິດວົງຈອນ semiconductor (IC), ການແຈກຢາຍເອກະພາບທີ່ສໍາຄັນແຕ່ວ່າມີຄວາມຜິດປົກກະຕິໃນການຜະລິດຂອງ IB ແລະ IBF, ນອກເຫນືອຈາກການສະແດງໄຟຟ້າທີ່ຫນ້າເຊື່ອຖືຂອງ ICS ທີ່ຫນ້າເຊື່ອຖື. ແຫວນແຂບ SIC ແມ່ນມີຄວາມສໍາຄັນໃນການຈັດການກັບຄວາມຫນ້າເຊື່ອຖືຂອງ plasma ໃນຂອບເຂດທີ່ wafer ໃນຂະນະທີ່ສະຖຽນລະພາບ

ໃນຂະນະທີ່ຂະບວນການ apsma plasma ນີ້ແມ່ນດໍາເນີນໃນການ wafers, wafers ຈະໄດ້ຮັບການສໍາຜັດກັບ bombard ions ຈາກ gases ທີ່ມີປະສິດທິພາບໃນການໂອນຍ້າຍ eleternally. ເງື່ອນໄຂດັ່ງກ່າວສ້າງຂະບວນການຄວາມຫນາແຫນ້ນຂອງພະລັງງານສູງເຊິ່ງສາມາດສົ່ງຜົນກະທົບຕໍ່ຄວາມເປັນເອກະພາບແລະຜົນກະທົບທີ່ມີຄຸນນະພາບໃນທາງທີ່ດີຖ້າມັນບໍ່ໄດ້ຖືກຈັດການຢ່າງຖືກຕ້ອງ. ແຫວນຂອບສາມາດສໍາຜັດກັບສະພາບການຂອງການປຸງແຕ່ງ wafer ແລະເປັນເຄື່ອງປັ່ນປ່ວນທີ່ມີປະສິດທິພາບຂອງສະພາໄຟຟ້າຈາກເຄື່ອງປັ່ນໄຟຟ້າຈາກການຜະລິດໄຟຟ້າ. ວິທີການທີ່ສະຖຽນລະພາບນີ້ແມ່ນໃຊ້ໃນຫລາຍວິທີການ, ລວມທັງການຫຼຸດຜ່ອນຈໍານວນເງິນຂອງ plasma ແລະບິດເບືອນໃກ້ໆກັບຂອບຂອງເຂດແດນ Wafer ເຊິ່ງສາມາດນໍາໄປສູ່ຄວາມລົ້ມເຫຼວຂອງຂອບຂອງຂອບ.

ໂດຍການສົ່ງເສີມສະພາບແວດລ້ອມ plasma ທີ່ສົມດຸນ, ວົງແຫວນແຂບ Sic ຊ່ວຍຫຼຸດຜ່ອນຜົນກະທົບດ້ານການໂຫຼດຈຸນລະພາກ, ແລະຂະຫຍາຍຊີວິດຂອງສ່ວນປະກອບຂອງ wafer ແລະຂະຫຍາຍ. ສິ່ງນີ້ຊ່ວຍໃຫ້ຂະບວນການທີ່ສູງກວ່າການເຮັດຊ້ໍາ, ຫຼຸດຜ່ອນຄວາມບົກຜ່ອງດ້ານການວັດແທກທີ່ເປັນເອກະພາບໃນການຜະລິດ semiconduor ທີ່ມີປະລິມານສູງ.

ການຂັດແຍ້ງກັນແມ່ນບວກໃສ່ກັນແລະກັນ, ເຮັດໃຫ້ການດໍາເນີນການດໍາເນີນງານທີ່ດີທີ່ສຸດຢູ່ແຄມຂອງການກະຕຸ້ນທີ່ທ້າທາຍກວ່າ. ຍົກຕົວຢ່າງ, ການຕໍ່ສູ້ກັບໄຟຟ້າອາດຈະເຮັດໃຫ້ເກີດການບິດເບືອນຂອງປະຊາຊົນໃນການເຮັດໃຫ້ມຸມມອງຂອງ ions ເຫດການປ່ຽນແປງ, ສະນັ້ນຜົນກະທົບຕໍ່ຄວາມເປັນເອກະພາບຂອງ Etching; ພາກສະຫນາມທີ່ບໍ່ເປັນເອກະພາບອາດຈະສົ່ງຜົນກະທົບຕໍ່ອັດຕາການຕິກິຣິຍາທາງເຄມີ, ເຊິ່ງກໍ່ໃຫ້ເກີດອັດຕາການແກ້ໄຂ edge ໃນການແຕກແຍກຈາກເຂດສູນກາງ. ເພື່ອຕອບສະຫນອງກັບສິ່ງທ້າທາຍຂ້າງເທິງ, ການປັບປຸງມັກຈະເຮັດຈາກສອງດ້ານ: ການເພີ່ມປະສິດທິພາບການອອກແບບແລະປັບຂະບວນການປັບຂະບວນການ.

ແຫວນຈຸດສຸມແມ່ນສ່ວນປະກອບສໍາຄັນເພື່ອປັບປຸງຄວາມເປັນເອກະພາບຂອງຄວາມເປັນເອກະພາບຂອງ Wafer Edge. ມັນໄດ້ຖືກຕິດຕັ້ງປະມານຂອບຂອງ Wafer ເພື່ອຂະຫຍາຍພື້ນທີ່ແຈກຢາຍ plasma ແລະເພີ່ມປະສິດທິພາບຂອງທະເລ. ໃນກໍລະນີທີ່ບໍ່ມີແຫວນຈຸດສຸມ, ຄວາມແຕກຕ່າງລະດັບຄວາມສູງລະຫວ່າງດ້ານ wafer ແລະ electrode ເຮັດໃຫ້ກາບດອກ, ເຮັດໃຫ້ນ້ໍາເຂົ້າໄປໃນພື້ນທີ່ທີ່ບໍ່ເປັນເອກະພາບ.

ຫນ້າທີ່ຂອງແຫວນຈຸດສຸມລວມມີ:

•ການຕື່ມຄວາມແຕກຕ່າງລະດັບຄວາມສູງລະຫວ່າງຂອບ wafer ແລະ electrode, ເຮັດໃຫ້ກາບດອກ, ຮັບປະກັນໃຫ້ລະເບີດໃສ່ຫນ້າ wafer ຕັ້ງ, ແລະຫລີກລ້ຽງການບິດເບືອນ etching.

•ປັບປຸງຄວາມເປັນເອກະພາບຂອງ Etching ແລະຫຼຸດຜ່ອນບັນຫາຕ່າງໆເຊັ່ນ: ຮູບພາບຂອບຫຼືເນື້ອເຍື່ອທີ່ມີຄວາມເຄັ່ງຕຶງເກີນກໍານົດ.

ຂໍ້ໄດ້ປຽບດ້ານວັດຖຸ

ການນໍາໃຊ້ SIC SIC ໃນຂະນະທີ່ວັດສະດຸພື້ນຖານມີຂໍ້ດີຫຼາຍຢ່າງກ່ຽວກັບວັດຖຸດິບທີ່ມີທາດເຊລາມິກແບບດັ້ງເດີມຫຼືເຄືອບ. CVD SIC ມີທາດເຄມີ, ຄວາມປອດໄພໃນດ້ານພູມອາໄສ, ແລະທົນທານຕໍ່ການເຊາະເຈື່ອນຂອງ plasma, ແມ່ນແຕ່ເຄມີຊີ fluorine- ແລະ chlorine. ຄວາມເຂັ້ມແຂງກົນຈັກທີ່ດີເລີດຂອງມັນແລະມິຕິຮັບປະກັນຊີວິດການບໍລິການຍາວນານແລະຄົນລຸ້ນອະນຸພາກຕໍ່າພາຍໃຕ້ສະພາບການຂີ່ຈັກຍານທີ່ອຸນຫະພູມສູງ.

ຍິ່ງໄປກວ່ານັ້ນ, microture ທີ່ສຸດທີ່ບໍລິສຸດແລະຫນາແຫນ້ນຂອງ CVD Sic ຫຼຸດຜ່ອນຄວາມສ່ຽງຂອງການປົນເປື້ອນ, ເຮັດໃຫ້ມີຄວາມບໍ່ສະອາດໃນການປະມວນຜົນທີ່ສະອາດ ຄວາມເຂົ້າກັນໄດ້ຂອງມັນກັບເວທີ ESC ທີ່ມີຢູ່ແລ້ວແລະເລຂາຄະນິດສະພາທີ່ເຫມາະສົມຊ່ວຍໃຫ້ສໍາລັບການເຊື່ອມໂຍງແບບ seamless ກັບ Advanced 200mm ແລະເຄື່ອງມື Ettching 300mm.
